היציאות של GND ו-VCC נמצאים במרחק כזה שיתאים בדיוק לשתי שורות של אספקת מתח במטריצות סטנדרטיות.
מתח כניסה אפשר לחבר למחבר עגול 5.5/2.1 מ"מ המורכב על הכרטיס או לשני הפינים המסומנים בפלוס ומינוס.
על הרכטיס יש מפסק הפעלה ומפסק בחירת מתח היציאה (3.3V או 5V). על הכרטיס יש גם לד חיווי ופיוז אוטומטי להגנה מפני קצרים במעגל.
שימו לב:

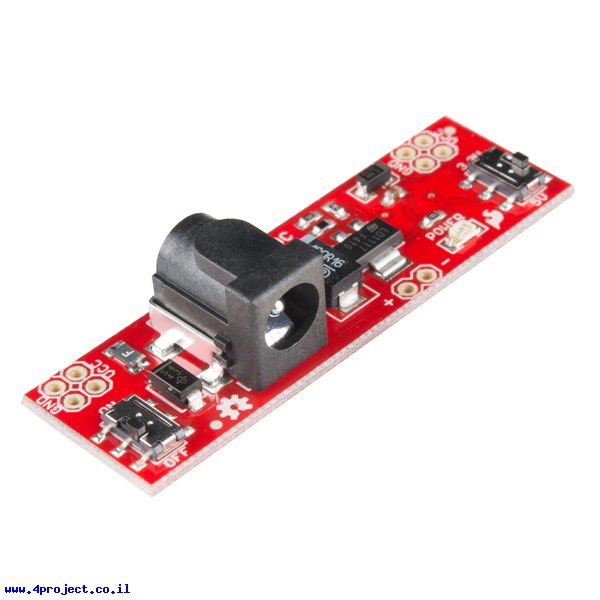

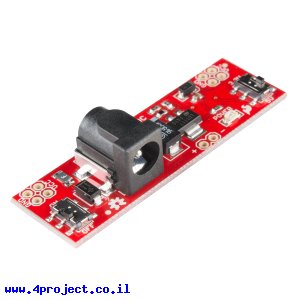

הכרטיס מגיע כמו שהוא מופיע על התמונות, בלי פינים שדרושים כדי לחבר אותו למטריצה.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- מתח כניסה: 6 - 12V
- מתח עבודה: 3.3V ,5V
- זרם: 800mA
- חיבור: Power 5.5x2.1mm
- אורך: 54.6mm
- רוחב: 16.5mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 6 גרם
- אריזה מינימלית: קופסה קטנה
