מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת ערכות/קיטים, ספקי כח.
זו ערכה פשוטה מאוד ליצירת ספק כח למטריצה שלוקח את המתח ממחבר USB ומספק 5V ו-3.3V ביציאה. מה שמיחד את המעגל זה ששני המתחים זמינים בו זמנית. כשאתם מכניסים את המעגל למטריצה שימו לב לא לקצר את יציאות המתח שלא בשימוש, אפשר להשאיר אותם תלויים בצד ולא מחוברים למטריצה או לחבר גם אותם כך שהמעגל יהיה יציב יותר. אפשר גם לחבר את המעגל בזווית אחרת כך שתוכלו להשתמש בשני המתחים בו זמנית (ראו תמונה).
למעגל יש מפסק ON/OFF.
הערכה מגיעה כשקית עם כל הרכיבים שקל מאוד לחבר יחד אם תעקבו אחר הסימונים על המעגל המודפס. דרוש ניסיון בסיסי בהלחמה. אתם צריכים להשתמש ברב מודד או לקרוא את הסימונים על הנגדים כדי לזהות את ערכם.
זרם המעגל מוגבל ל-250mA ע"י פיוז מתחדש PTC, אם אתם צריכים קצת יותר, אתם יכולים להלחים גשרון (jumper) במקום הפיוז, אבל אז אתם נשארים בלי הגנה! יציאת ה-USB של המחשב לא תספק יותר מ-500mA.
שימו לב: הלד שמגיע עם הערכה הוא מאוד בהיר ולא מומלץ להסתכל עליו ישירות. מומלץ להחליף אותו בלד בסיסי או לגרום לו לא להיות מכוון ישירות לעיניים (תלחימו אותו בזווית של 90 מעלות, תדביקו עליו משהו, תשפשפו אותו עם נייר זכוכית וכו').

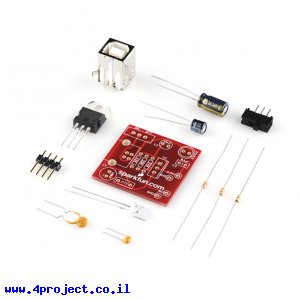

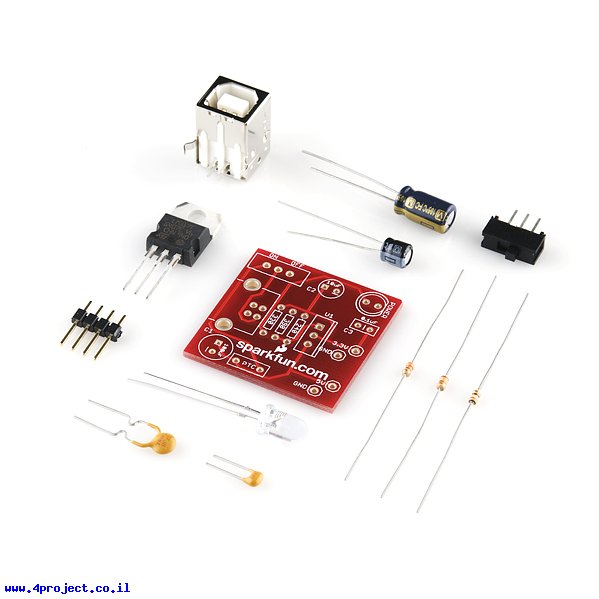

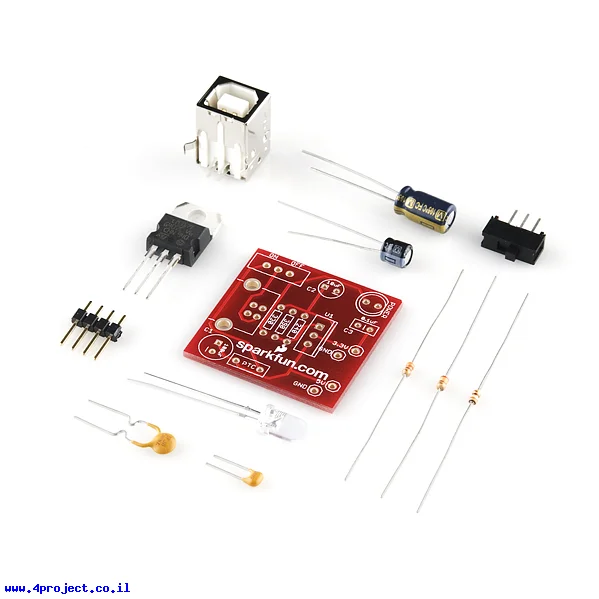

הערכה כוללת:
- מחבר USB-B
- מייצב מתח LM317 מספק זרם עד 1.5A
- קבל אלקטרוליטי 100uF 25V
- קבל אלקטרוליטי 10uF 25V
- קבל קרמי 0.1uF 50V
- לד לחיווי פעולת המעגל - בהיר מאוד
- מפסק קטן
- 4 רגליים במרחק של 2.54 מ"מ
- נגד 330 אום 1/6W
- נגד 390 אום 1/6W
- נגד 240 אום 1/6W
- מעגל מודפס
- פיוז PTC מתחדש 250mA
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- מתח כניסה: 5V
- מתח עבודה: 3.3V ,5V
- זרם: 250mA
- חיבור: USB-B
- אורך: 31.8mm
- רוחב: 31.8mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 11 גרם
- אריזה מינימלית: קופסה קטנה
