המתנד הפנימי מאפשר לייצר מעגל פשוט בעזרת שני נגדים וקבל שקובעים את התדר.
אפשר גם לחבר גביש או מקור שעון אחר ולהשתמש ברכיב כדי לחלק את התדר.
המפרט של TI לא הכי ברור, אבל אפשר לראות את דוגמאות לחיבור של שלושת צורות המעגלים (קבל-נגד, גביש או מקור חיצוני) בעמוד השלישי של המפרט.
אם אתם ממשים את המעגל בעזרת קבל-נגד, אז נגד ה-Rs צריך להיות בעל ערך בין פי 2 לפי 10 מערך הנגד Rx.
תדר השעון יהיה שווה לאחד חלקי 2.2*Rx*Cx.
בעבודה עם מתח של 5V אפשר להגיע לתדר של כמה מאות KHz בעזרת חיבור קבל-נגד או לעבוד עם תדרים של כמה MHz בעזרת מקור שעון חיצוני.
מחלקות עם מוצרים דומים:
מאפיינים:

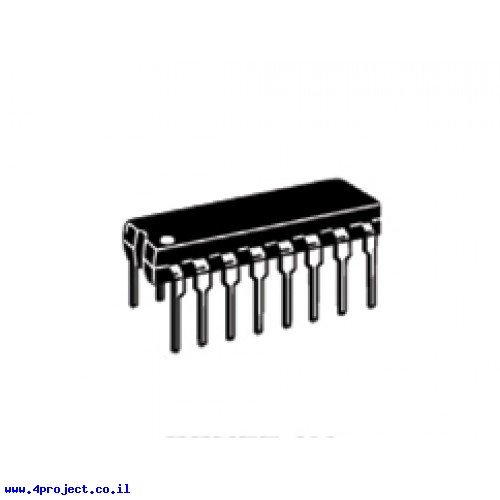

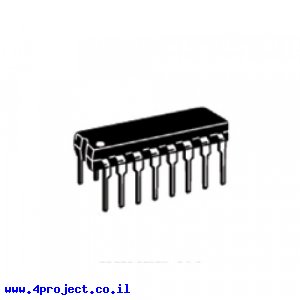

- דגם: CD4060BR
- אריזה: DIP 16 pin
- מתח עבודה: 3 - 18 V
מוצרים שיכולים לעניין אתכם:
קישורים:

נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: קופסה קטנה
