מחברים את רכיב ה-7Segment ליציאות a,b,c,d,e,f,g של הרכיב, מספקים את המספר שרוצים להציג על התצוגה בצורה בינארית לכניסות A,B,C,D, מספקים פולס לרגל LE/STROBE והרכיב מספק מתח ליציאות המתאימות כדי להציג את המספר שסיפקתם.
לרכיב יש גם אפשרות להדליק את כל המקטעים של ה-7Segment לצורך בדיקת תקינות הלדים (רגל LT - Lamp Test).
ויש גם אפשרות להחשיך את התצוגה (רגל BL - Blanking).
מחלקות עם מוצרים דומים:
מאפיינים:

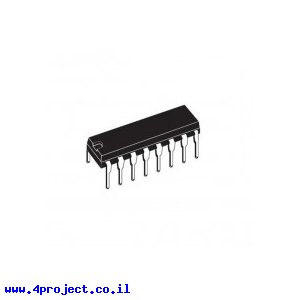

- דגם: CD4511
- אריזה: DIP 16 pin
- מתח עבודה: 3 - 18 V
- √RoHS
