זה אומר שאפשר לחבר 16 חיישנים לבקר ע"י שימוש ב-5 קויים בלבד.
הרכיב עובד גם בכיוון הפוך. 4 קווים קובעים את מספר הערוץ וקו יציאה אחד מהבקר יכול לשלוח נתונים לערוץ שבחרתם.
הרכיב יכול להעביר דרכו גם אותות דיגיטליים, לדוגמא קו תקשורת טורית, I2C, SPI וכו'. זה אומר שתוכלו לחבר מספר רכיבים המתקשרים בתקשורת טורית לכניסה אחת של הבקר (לדוגמא קו Tx מה-GPS, קו DOUT מה-XBee).
הרכיב יכול להעביר אותות אנלוגיים בקצבים יחסית גבוהים (בדקו במפרט הטכני). זמן המעבר בין הערוצים הוא 6 ננו שניות בעבודה במתח של 4.5V. המעבר נעשה בשיטת break-before-make, כלומר קודם הערוץ הפעיל מנותק ואז מחובר הערוץ החדש.
לרכיב יש גם קו Enable שצריך להיות מחובר ל-0 לוגי כדי לאפשר מעבר הסיגנל.
מחלקות עם מוצרים דומים:
מאפיינים:

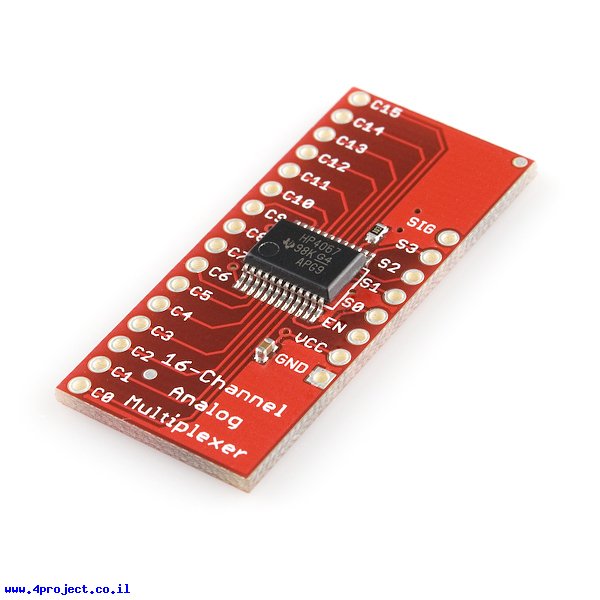

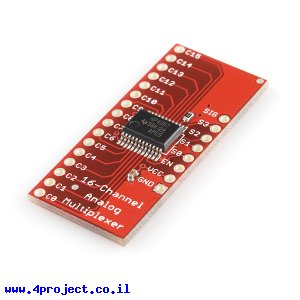

- דגם: CD74HC4067
- מספר כניסות: 1
- מספר יציאות: 16
- מתח עבודה: 2.0 - 6.0 V
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
