מגן Arduino LCD צבעוני

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר, תוכלו למצוא מוצרים דומים במחלקת LCD גרפי.

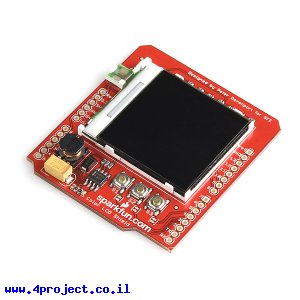

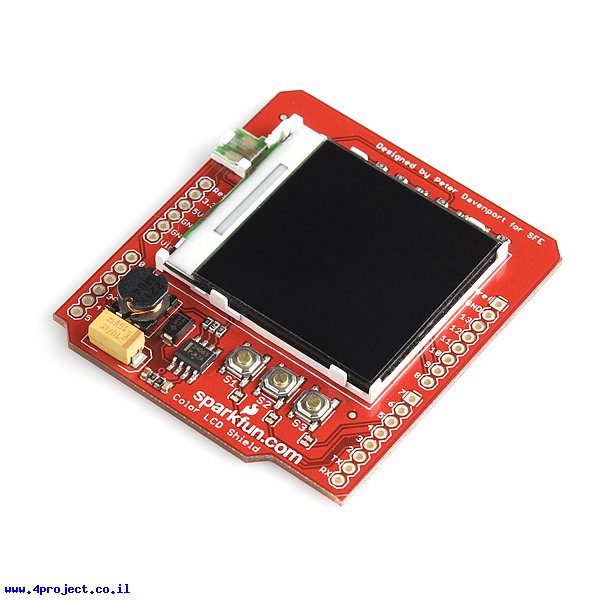

מגן זה נותן לכם דרך קלה לחבר מסך LCD פופולרי של Nokia 6100 לכרטיסי Arduino. הלוח מגיע כמו שאפשר לראות בתמונה, עם מסך מורכב, מעגל לעלית המתח ל-7 וולט הדרושים לתאורה אחורית ושלושה כפתורים שמחוברים דרך jumpers לקוים D3-5.

שליטה על מסך Nokia 6100 LCD נעשת דרך ממשק SPI 9 bit. קוי בקרה של המסך מחוברים לקוי SPI של כרטיס Arduino שהם D13-SCK, D11-DIO, ה-CS מחובר ל-D9 וקו אתחול מחובר ל-D8.

שימו לב:
המגן מגיע בלי סוקטים לחיבור, אנחנו ממליצים על סוקטים בעלי 8 ו-6 רגליים ארוכות.

מחלקות עם מוצרים דומים:

• תצוגה
• מוצרי פיתוח

מאפיינים:

• רזולוציה: 128x128
• מספר צבעים: 4096
• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• דוגמה של קוד (קובץ PDF)
• דוגמה של קוד ל-Arduino

נתוני משלוח (הסבר):

• משקל: 18 גרם
• אריזה מינימלית: קופסה קטנה
