מתאם USB ל-Serial בעזרת רכיב CP2104

מספר קטלוגי: 4P-3431 / POL-1308
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

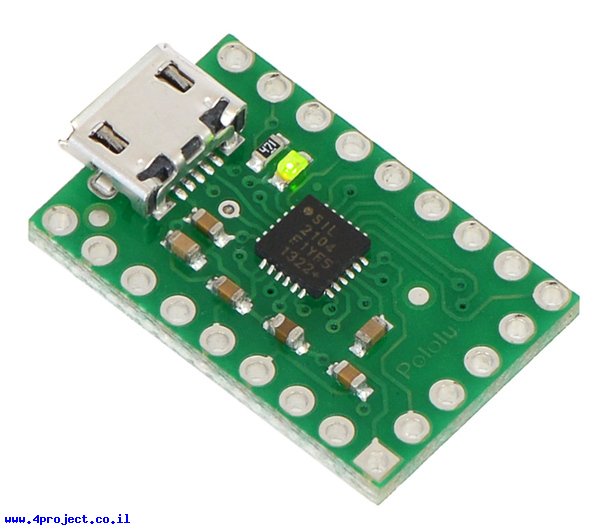

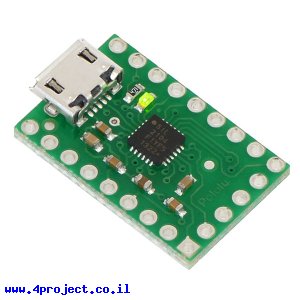

מתאם USB ל-Serial בעזרת רכיב CP2104
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת כלים למחשב, טורית UART.


זהו מתאם בין USB לתקשורת טורית ברמות TTL המבוסס על רכיב CP2104 עם כל הקווים של הרכיבים מובאים לחורים המרוחקים 2.54 מ"מ.

פריסת החורים בצדדים של המעגל מאפשרת עבודה במטריצה או שימוש בקווים בקצה הנגדי למחבר ה-MicroUSB מאפשר להשתמש ברכיב כצורב לכרטיסי Arduino או שימושים אחרים שמותאמים לסידור קווים דומה.

המעגל מותאם לעבודה ברמות לוגיות של 3.45V, אבל הקווים יכולים לקבל מתחים גבוהים יותר, כך שאפשר להשתמש בו גם במעגלים של 5V.
אם תרצו להשתמש ברכיב בפרוייקטים הפועלים במתחים נמוכים מ-3.45V, תוכלו לחתוך את גשרון ההלחמה בצידו האחורי של המעגל ולספק רמת מתח אחרת לפין המסומן כ-VIO הנמצא ליד הגשרון. כך שאפשר להוריד את מתח העבודה של הרכיב עד ל-1.8V.

על המעגל ישנו לד המחובר לקו SUSPEND ונדלק כאשר יש חיבור USB תקין עם המחשב.

הרכיב מממש פרוטוקול תקשורת USB 2.0 מלא ויכול להגיע לקצבים של 2Mbps. לאחר החיבור הכרטיס מופיע במחשב כפורט תקשורת טורית.

הרכיב מגיע עם שורות פינים לא מולחמים המופיעים בתמונות, תצטרכו להלחים אותם בהתאם לצרכי הפרוייקט שלכם.

מחלקות עם מוצרים דומים:

מאפיינים:

  • חיבור: USB-microB
  • תקשורת: USB ,UART
  • אורך: 22.9mm
  • רוחב: 10.1mm

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 6 גרם
  • אריזה מינימלית: מעטפה מרופדת
