החישן מודד את השדה המגנטי המיוצר ע"י הזרם כשהוא עובר דרך החוט אליו הוא מוצמד.
דגם זה של הרכיב יכול למדוד שדה מגנטי בתחום של ±15mT (±150G) ובעל רגישות של 150mV/mT כשמופעל במתח של 5V, או 99mV/mT ב-3.3V.
עוצמת השדה שהרכיב מרגיש תלויה מאוד בעובי הבידוד וזווית הרכיב ביחס למוליך.
על המגל ישנם 4 חריצים המיועדים לאזיקונים, איתם תוכלו להרכיב את החיישן על המוליך, כך שהכיוון של המדידה יהיה נכון. ההשפעה על המדידה תהיה תלויה בעיקר על עובי הבידוד.
מדידה בטווח של ±15mT תאשר לכם למדוד זרמים של מאות אמפר. דגם של ±1.5mT יאפשר לכם למדוד זרמים של עשרות אמפר.

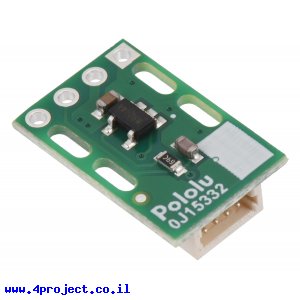

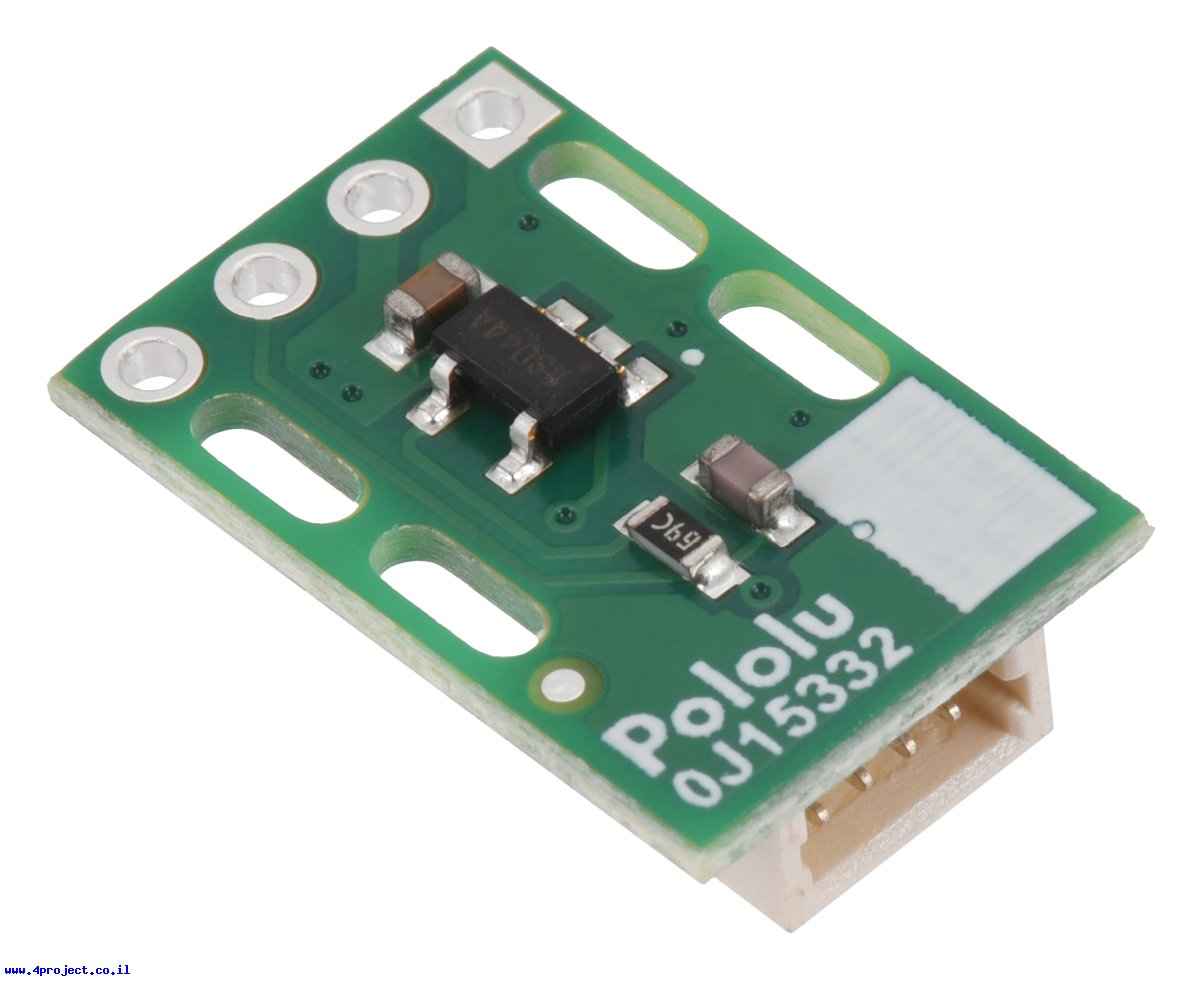

מעגל של שני הדגמים זהה. תוכלו לזהות את הדגם של ±15mT ע"י כיתוב AS על השבב עצמו.
על המעגל יש מלבן לבן, עליו תוכלו להוסיף סימון שלכם שיעזור להבדיל בין הדגמים.
החיישן מתאים למדידת זרם ישר (DC) וגם זרם חילופין (AC).
כאשר החיישן מחובר לחוט בצורה כמו שמופיע באחת התמונות (עם הרכיב נוגע בחוט), זרם הזורם לכיוון המחבר יעלה את מתח המוצא של החיישן. זרם בכיוון ההפוך יוריד את מתח המוצא.
מחבר על המעגל הוא JST-SH בעל 4 פינים.
הרכיב עובד במתחים בין 2.7V ל-5.5V.
קו ה-OUT הוא המוצא של החיישן.
קו ה-FLAG יוציא "0" לוגי כאשר זרם שהחיישן מרגיש הוא מתחת ל-10% או מעל 90% של טווח המדידה. במצב אחר הקו יהיה ב-"1" לוגי.
קו זה יכול לשמש בחיווי שמכשיר דלוק וצורך זרם, לבין מכשיר כבוי.
כדי לדעת במדוייק את הזרם העובר דרך הכבל צריך יהיה לעשות כיול לערכי המדידה.
1. מדדו את המוצר של החיישן כאשר זרם לא עובר דרך החוט אליו הוא מחובר. רשמו את ערך המדידה כ-b.
2. העבירו זרם ידוע (A1) דרך החוט ומדדו את מתח המוצא שיסומן כ-V1.
מדידות אלה מאפשרות לחשב את הרגישות של החיישן - a:
a = (V1-b)/A1
בעזרת נתונים אלה תוכלו לחשב את הזרם העובר בחוט מערך המדידה המתקבלת מהחיישן:
Current = (Vout-b)/a
לדוגמה, אם המדידה ללא זרם היא 2.5V, עם זרם של 10A מדדתם 2.8V.
זה אומר שהמתח השתנה ב-0.3V עבור 10A, כך שהרגישות היא 0.03V/A או 30mV עבור כל A.
תאור של תהליך כיול יותר מדוייק תוכלו למצוא במפרט של החיישן.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: CT220RMV-HS5
- מתח עבודה: 2.7V~5.5V
- אורך: 15.8mm
- רוחב: 10.16mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
