מעגל זה מאפשר הפעלת סלילי הממסרים ע"י מיקרובקר או מקור זרם נמוך אחר.
מתח של 5V לסלילי הממסרים מסופק לקווים VDD ו-GND ונשלט ע"י קווים EN1 ו-EN2. הממסרים יכנס לפעולה כאשר מתח קו הבקרה הרלוונטי יעלה מעל כ-2.5V.

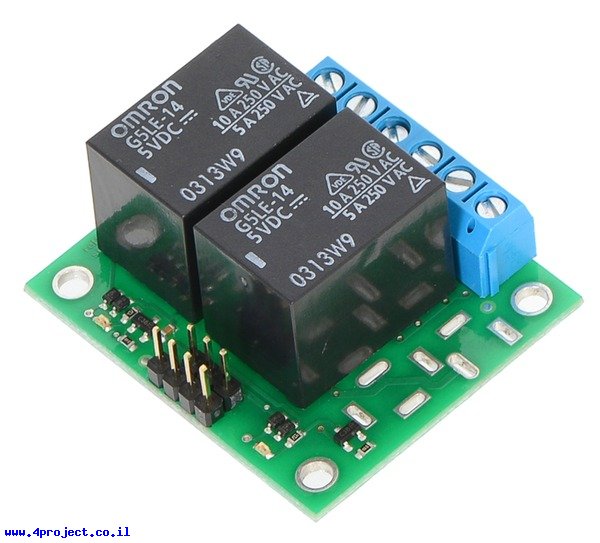

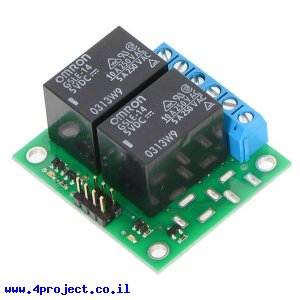

הערכה מגיעה מורכבת עם הממסרים, מחברי טרמינל לחיבור העומסים, שתי שורות של פינים ישרים לאספקת מתח הסלילים ובקרה ומעגל מודפס עם כל הרכיבים הדרושים כדי להפעיל את הממסר.
המעגל כולל שתי נוריות לד, אחת לכל ממסר, הנדלקות כאשר סליל הממסר מופעל. המעגל כולל גם דיודות זנר המגנות מפני מתח חוזר מסלילי הממסר.
מעגל של הערכה מאפשר חיבור של שקע מתח עגול לאספקת מתח לסלילי הממסרים ב-3 צורות שונות, ראו תמונה. (שקע עצמו לא כלול בערכה).
המעגל מגיע מורכב ומוכן לעבודה.
שימו לב:
מוצר זה לא עבר שום תקינה או כל בדיקה מיוחדת להפעלת מתחים גבוהים.
מתח גבוה מסוכן מאוד! העזרו במי שמבין בחשמל לפרוייקטים עם ממסרים כאלה.
מחלקות עם מוצרים דומים:
מאפיינים:
- מתח: 250 V
- זרם: 5 A
- מתח על הסליל: 5 V
- סוג מפסק: SPDT
קישורים:
נתוני משלוח (הסבר):
- משקל: 40 גרם
- אריזה מינימלית: קופסה קטנה
