בקר מנוע צעד מבוסס על DRV8825

מספר קטלוגי: 4P-3493 / POL-2133
מחיר / מחירים
42.70 ₪ (כולל מע"מ)

מלאי

(הסבר)


אמורות להיות לנו 14 יחידות במלאי
אנחנו מתכננים להזמין מהספק 10 יחידות נוספות

זמן אספקה

זמין לאיסוף מיידי


הזמנה

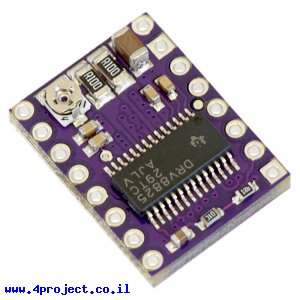

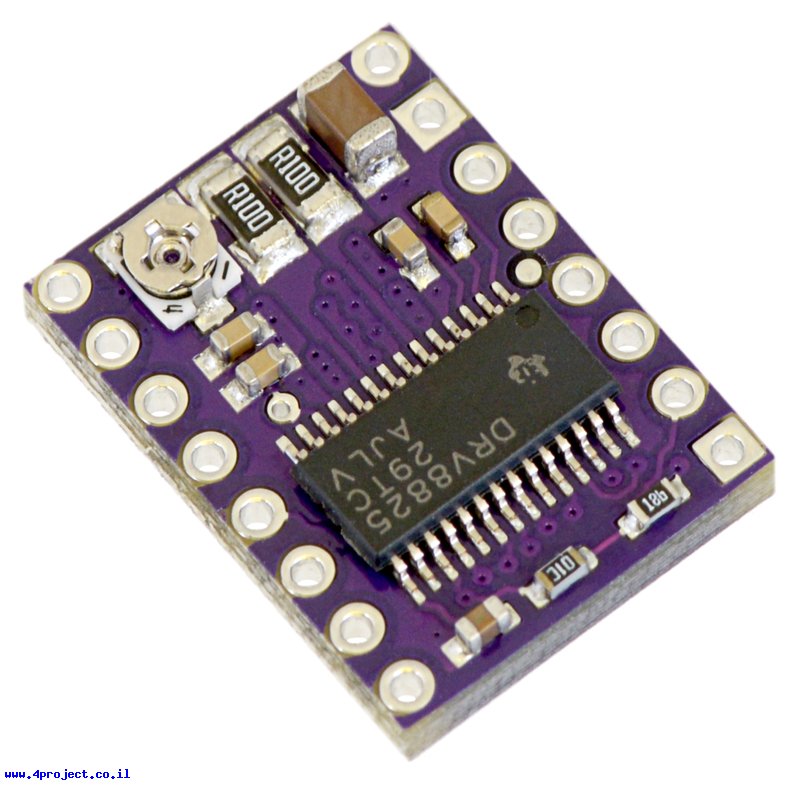

בקר מנוע צעד של חברת Pololu זה מבוסס על רכיב DRV8825 של חברת TI.
הרכיב מסוגל לעבוד במתחים בין 2.5 ל-5.25V לבקרה ולספק לסלילי המנוע עד 2.2A לכל סליל במתחים בין 8.2 ל-45V.

רכיב זה מכיל מייצב מתח פנימי, כך שתצטרכו לספק רק את המתח למנועים, הבקר ייצר לעצמו את המתח למעגלים הלוגיים.

בקר זה יכול לעבוד עם מנועי צעד דו-קוטביים (bi-polar) בעלי 4, 6 או 8 חוטים הפועלים במתחים 8.2 עד 45V (כמה שהמתח גבוה יותר, כך גם הכח של המנוע במהירויות גבוהות גדול יותר).
הבקר מסוגל להגביל את הזרם המסופק למנוע, כך שאפשר להפעיל בעזרתו מנועים שתוכננו למתחים נמוכים ע"י אספקת מתח גבוה יותר והגבלת זרם כדי לא לפגוע בסלילי המנוע.

הבקר תומך ב-6 רזולוציות צעדים (צעד מלא, חצי צעד, רבע, 1/8 ,1/16 ו-1/32) כך שגם מנועים שבנויים ל-200 צעדים לסיבוב יכולים להגיע לרזולוציות גבוהות בהרבה ע"י אספקת מדרגות שונות של זרמים שהבקר יודע לעשות. (עבודה ב-1/4 צעד עם מנוע 200 צעדים יגרום למנוע להסתובב אחרי 800 צדים). כדי לעבוד ברזולוציות גבוהות, יש צורך שמעגל הגבלת הזרם יכנס לפעולה, כך שרצוי להפעיל את המנוע במתח גבוה יותר ולהגביל את הזרם לערכים נמוכים יותר.
בחירת הרזולוציה נעשת ע"י כניסות M1, M2 ו-M3. בדקו את מפרט הטכני של הרכיב כדי להבין את הגדרות הכניסות.
קווי בחירת הרזולוציה מחוברים עם נגדי pull-down לאדמה, כך שאם הם לא מחוברים הבקר עובד במצב צעד מלא.

קווי ה-RESET, SLEEP ו-ENBL מחוברים לאדמה דרך נגד PullDown, כך שכדי לעבוד עם הבקר צריך לחברת את קווי ה-RESET וה-SLEEP ל-"1" לוגי. תוכלו לחבר אותם ישירות ל-VCC של מעגל הבקרה שלכם (בין 2.2V ל-5.25V).

שימו לב כי במצבים מסויימים יכולים להיווצר תנודות מתח גבוהות על החוטים של המנוע, במיוחד כאשר החוטים ארוכים יותר מ-10 ס"מ. מתחים אלה יכולים להגיע ל-45V, גם כאשר מתח המנועים הוא רק 12V, מתח זה יכול להרוס את הרכיב.
מומלץ מאוד לחבר קבל אלקטרוליטי של לפחות 47uF המותאם לעבודה ב-50V בין האדמה ו-VMOT כמה שיותר קרוב לבקר זה.

המוצר מגיע עם שורה של פינים לא מורכבים, אתם צריכים להלחים אותם בעצמכם.

שימו לב:
אין לחבר או לנתק מנוע כשכרטיס תחת מתח, זה עלול להרוס את רכיב.

יכולות רכיב זה מאוד תלויות ביכולת שלכם לקרר אותו. השתמשו בגוף קירור מודבק על הרכיב אם אתם מתכוונים לצרוך זרמים גבוהים.
לרכיב יש הגנה מפני טמפרטורטת גבוהות, אבל לא רצוי לבדוק אותה בפעולה.

שימו לב:
הרכיב יהיה מספיק חם כדי לעשות לכם כויה עוד לפני שהרכיב ישרף.

להלן הבדלים העיקריים בין בקר DRV8825 ל-A4988:
  • ה-DRV8825 תומך במיקרוסטפ 1/32, כאשר ה-A4988 מציע רק עד מיקרוסטפ 1/16
  • התזמונים שונים, ה-DRV8825 דורש שקו ה-STEP יהיה מוחזק במצב שלו לפחות 1.9uS, כאשר ה-A4988 מאפשר לקצר את הזמן עד ל-1uS
  • ה-DRV8825 תומך במתחים גבוהים יותר (45V), כאשר ה-A4988 תומך רק עד 35V
  • ה-DRV8825 יכול לספק יותר זרם ללא קירור נוסף (לפי הבדיקות של היצרן 1.5A בבדיקות צעדים שלמים ל-DRV8825 ו-1.2A למהדורה השחורה של A4988 ו-1A למהדורה הרגילה של A4988)

מאפיינים:

  • דגם: DRV8825
  • יצרן: Pololu
  • מתח עבודה: 2.5 - 5.25 V
  • מתח כניסה: 8.2 - 45V
  • זרם רציף מקסימלי: 2.2 A לכל סליל
  • מספר ערוצים: 1
  • תקשורת: Digital
  • אורך: 20.32 מ"מ
  • רוחב: 15.24 מ"מ

נתוני משלוח (הסבר):

  • משקל: 5 גרם
  • אריזה מינימלית: מעטפה מרופדת
