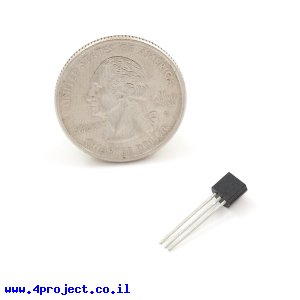

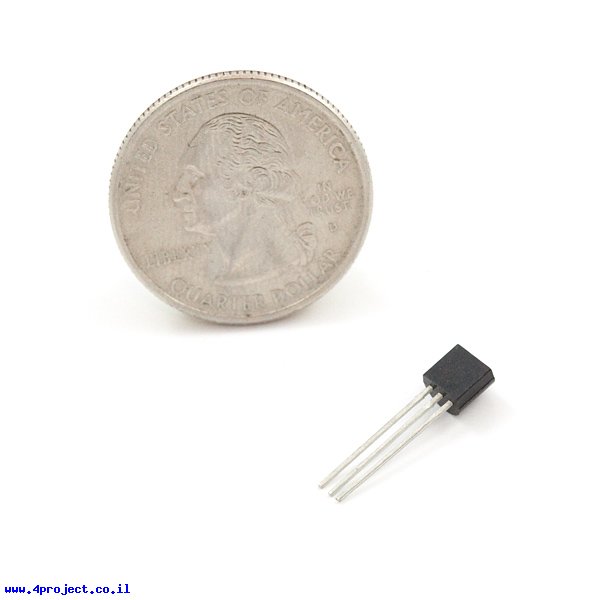

חיישן טמפרטורה דיגיטלי DS18B20 - תקשורת ע"י קו אחד

זה הוא דגם אחרון ממשפחת חיישני הטמפרטורה עם תקשורת דיגיטלית ע"י קו אחד מחברת Maxim. חיישן זה יכול לספק מדידות ברזולוציה של 9/10/11/12 bit, רזולוציות נמוכות מאפשרות לבצע את המדידה מהר יותר ולחסוך בצריכת הזרם. דיוק החיישן הוא 0.5 מעלות בטווח של 10- עד 85+.

לכל חיישן יש כתובת יחודית בת 64 ביט שנצרבה בו בתהליך היצור, מה שמאפשר כמות עצומה של חיישנים על קו תקשורת אחד. חיישן זה יכול גם לקבל את הזנת המתח שלו מקו תקשורת עצמו אם מקפידים היטב על תזמונים של הקו.
החיישן מאפשר להגדיר טווח מדידות טמפרטורה שביציאה מטווח זה החיישן יספק התראה. הגדרות אלה יכולות להשמר בזכרון NVRAM.

מחלקות עם מוצרים דומים:

• חיישני טמפרטורה - Temperature sensors

מאפיינים:

• דגם: DS18B20
• יצרן: Maxim
• טווח מדידה: -55 to +125
• רזולוציה: 9/10/11/12 bit
• דיוק: 0.5 deg (-10 to +85)
• מתח עבודה: 3.0 - 5.5 V
• זרם: 1 mA active
• זרם: 750 nA standby
• תקשורת: TTL
• √RoHS

קישורים:

• מפרט טכני (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: מעטפה מרופדת
