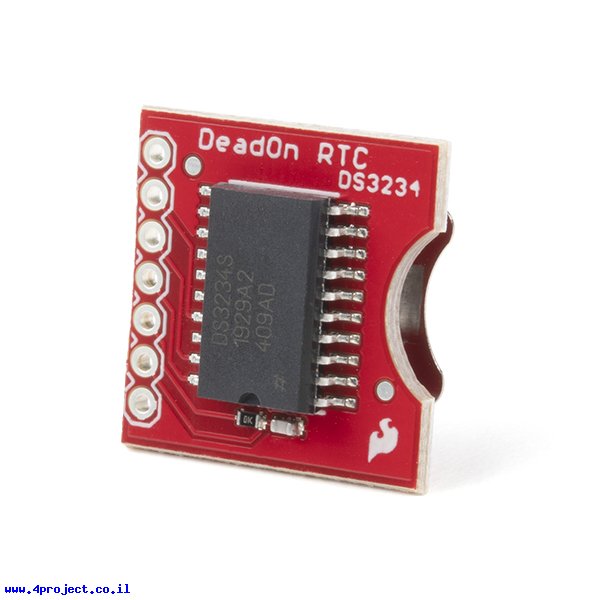

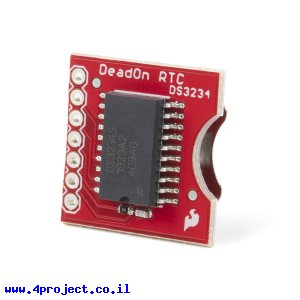

שבב שעון DS3234 על כרטיסון

זהו שבב שעון DS3234 עם כל הרכיבים הדרושים על כרטיסון קטן. בצידו השני של הכרטיסון מורכב בית לסוללת CR1225 (לא כלולה) לגיבוי הפעלת הרכיב כשמתח חיצוני לא מחובר.

התקשורת מול הרכיב נעשת בערוץ SPI. אפשר לקבל מהרכיב שעון ברזולוציה של שניה, כולל טיפול בשנה מעוברת עד שנת 2100.
לרכיב יש גם יציאה שנותנת פולס כל שניה. הרכיב מאפשר לשמור 256 בתים של מידע בזכרון ה-SRAM המגובה ע"י סוללה.

הרכיב מאפשר הגדרת שתי נקודות זמן בהם הוא יתריע ע"י סיגנל יציאה מה שמאפשר מימוש קל של שעון מעורר.

מחלקות עם מוצרים דומים:

• שבבי שעון - Clocks/Timers

מאפיינים:

• דגם: DS3234
• מתח עבודה: 2.0 - 5.5V
• תקשורת: SPI
• אורך: 21 מ"מ
• רוחב: 21 מ"מ

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (DS3234) (קובץ PDF)
• דוגמה של קוד ל-Arduino (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 2 גרם
• אריזה מינימלית: קופסה קטנה
