בקר מנוע DC ל-2 מנועים עד 2.6A - רכיב TB9051FTG - צורת תוסף ל-Raspberry PI - מורכב

מספר קטלוגי: 4P-207387 / POL-2762
מחיר / מחירים
125.00 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 2

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 2 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

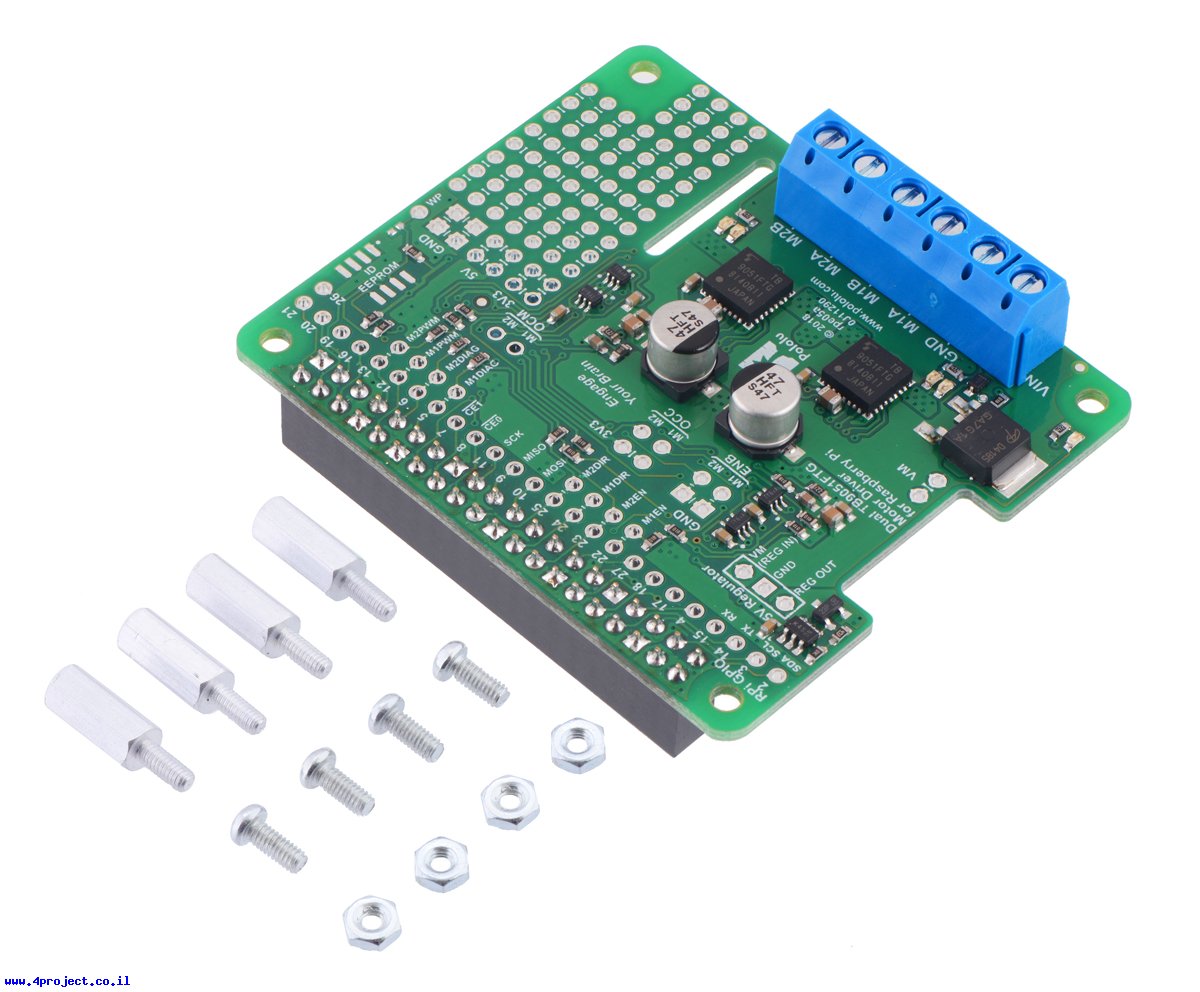

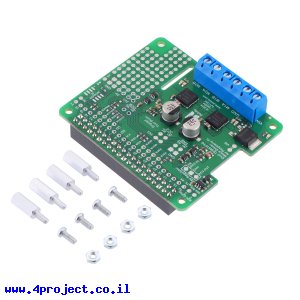

בקר מנוע DC ל-2 מנועים עד 2.6A - רכיב TB9051FTG - צורת תוסף ל-Raspberry PI - מורכב
לחץ להגדלה
התמונות להמחשה בלבד
זהו כרטיס המאפשר לכם לשלוט על שני מנועי DC ישירות מכרטיס Raspberry PI שלכם.
הכרטיס מבוסס על זוג בקרי מנוע TB9051FTG של חברת TOSHIBA המסוגלים לספק עד 2.6A לכל מנוע הפועל במתחים בין 4.5V ל-28V.

הכרטיס מתוכנן לעבוד עם דגמי B+ עם מחבר 2x20 פינים.

היצרן מספק ספרית Python שתאפשר לכם לשלוט בקלות על שני הערוצים של הבקר.
הכרטיס מגיע מורכב עם כל המחברים מולחמים למקום.

ראו תמונה למיפוי הקווים בהם הכרטיס משתמש. אפשר לשנות את המיפוי ע"י חיתוך הקווים על המעגל וחיבור חוטים בין הקווים בצידו הימני של הכרטיס לבין המחבר של Raspberry PI במקומות הרצויים.

מכיוון שהיעוד של הכרטיס הוא לייצר פלטפורמה ניידת הנשלטת ע"י Raspberry PI, זה יהיה לא פרקטי לחבר את ה-PI לספק מתח חיצוני, לכן הכרטיס מאפשר לספק גם מתח מיוצב של 5V ל-Raspberry מתוך המתח המסופק למנועים. כדי שזה יקרה תצטרכו לחבר מייצב מתח כמו ה-D24V10F5 או D24V22F5 או אחרים הפועלים באותם תחומי מתח כמו בקר המנוע ויכול לספק את הזרם ל-PI. את המייצב אפשר לחבר לשורת פינים שתצטרכו להלחים לחלקו העליון של המעגל (לא מסופק עם הכרטיס), או להלחים ישירות לחלק התחתון של המעגל אם המקום מאפשר (ראו תמונות).

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: TB9051FTG
  • יצרן: Pololu
  • מתח כניסה: 4.5 - 28V
  • זרם רציף מקסימלי: 2.6A
  • זרם רגעי מקסימלי: 5A
  • מספר ערוצים: 2
  • תקשורת: Digital
  • אורך: 65 מ"מ
  • רוחב: 56 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 20 גרם
  • אריזה מינימלית: קופסה קטנה
