בקר מנוע צעד - EasyDriver

מספר קטלוגי: 4P-755 / SF-ROB-12779
מחיר / מחירים
104.70 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 9

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 9 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

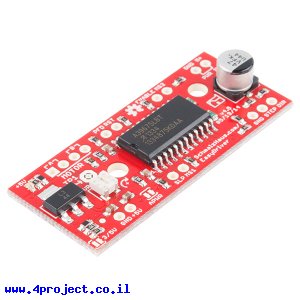

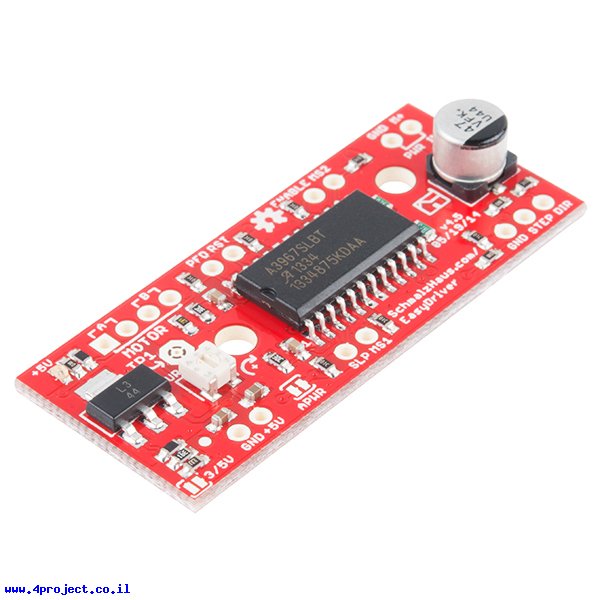

בקר מנוע צעד - EasyDriver
לחץ להגדלה
התמונות להמחשה בלבד
EasyDriver הוא בקר שמפשט מאוד את העבודה עם מנוע צעד. תוכלו לשלוט בו עם כל דבר שיכול לספק רמות לוגיות 0 ו-5V (או 3.3V). הבחירה בין 5V ל-3.3V נעשת ע"י גשרון הלחמה (jumper) שנמצא בפינה השמאלית התחתונה.

אתם צריכים לספק מתח בין 7 ל-20V לטובת המנוע, על הלוח יש מייצב מתח לטובת המעגלים הדיגיטליים. חברו מנוע צעד ובקר ויש לכם שליטה מאוד מדוייקת על התנועה של המנוע.
EasyDriver יכול לעבוד עם מנועי צעד דו-פולריים (bi-polar) בעלי 4, 6 או 8 חוטים הפועלים במתחים 7 עד 30V (כמה שהמתח גבוה יותר, כך גם הכח של המנוע במהירויות גבוהות גדול יותר).

גרסה זו מאפשרת גמישות טובה יותר בשליטה על המנוע. הגדרות מיקרו-צעדים של רכיב A3967 מוצאים החוצה ומאפשרים לכם בחירה של רזולוציית הצעדים של המנוע. רגלי sleep ו-enable גם כן מוצאים החוצה ומספקים שליטה טובה יותר בזרם.

החל מספטמבר 2015 אנו שולחים את גרסת ה-4.5 של הכרטיס.

שימו לב:
אין לחבר או לנתק מנוע כשכרטיס תחת מתח, זה עלול להרוס את רכיב A3967.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: EasyDriver
  • יצרן: SparkFun
  • מתח עבודה: 3.3 V ,5 V
  • מתח כניסה: 7 - 20V
  • זרם רציף מקסימלי: 150-750 mA
  • מספר ערוצים: 1
  • תקשורת: Digital
  • אורך: 49 מ"מ
  • רוחב: 21 מ"מ
  • √RoHS

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 4 גרם
  • אריזה מינימלית: קופסה קטנה
