מגן Arduino ESP8266 WiFi

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino, WiFi, ESP / ESP32.

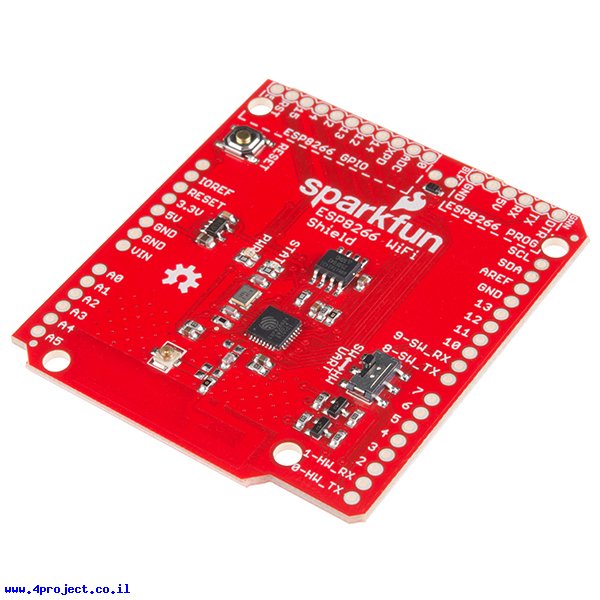

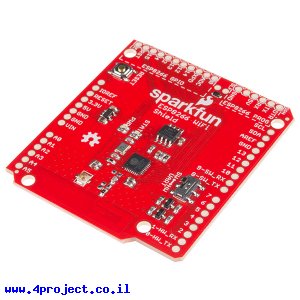

זהו מגן שיאפשר לכרטיס ה-Arduino שלכם להתחבר לרשת WiFi הביתית.
המגן מבוסס על רכיב ESP8266 הפופולרי.

ה-ESP8266 הוא מיקרובקר מפני עצמו ומגיע עם תוכנה המקבלת פקודות AT דרך חיבור UART.
תוכלו לצרוב מחדש את התוכנה כדי להוסיף פקודות AT חדשות או להוסיף יכולות נוספות דרך חיבורים המיוחדים בקצה הקדמי של המעגל.
כל הקווים של מיקרובקר ה-ESP8266 מובאים לקצה הקדמי של המעגל גם הם, כך שאפשר להפעיל את המגן כיחידה עצמאית ללא כרטיס Arduino.

המעגל של המודול כולל אנטנה שעובדת לא רע, אבל אם תצטרכו אנטנה רצינית יותר, תוכלו להשתמש במחבר U.FL המולחם למעגל.
תצטרכו לשנות שני גשרוני הלחמה כדי לנתק את האנטנה הפנימית ולחבר את המחבר ה-U.FL לרכיב התקשורת.

המעגל מגיע ללא סוקטים. תצטרכו לרכוש את המחברים בנפרד ולהלחים אותם לכרטיס.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח
• תקשורת

מאפיינים:

• דגם: ESP8266
• יצרן: SparkFun
• בקר: ESP8266
• תקשורת: WiFi

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• פקודות AT (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 12 גרם
• אריזה מינימלית: מעטפה מרופדת
