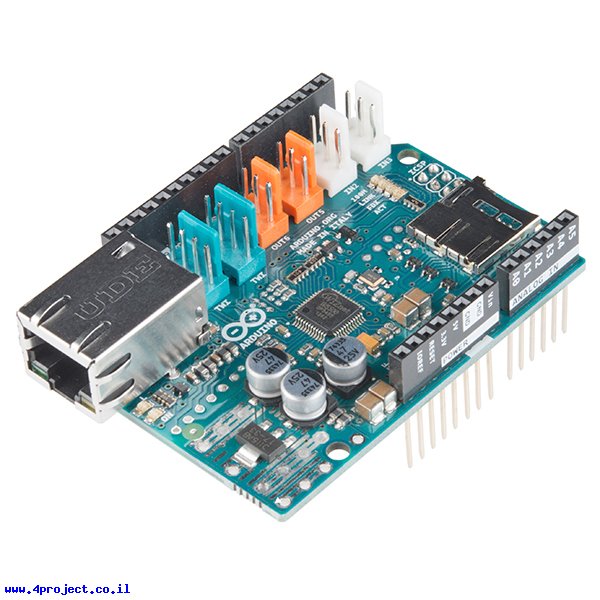

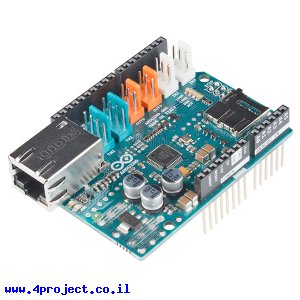

מגן Arduino Ethernet R3 v2

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

מגן זה מאפשר ל-Arduino להתחבר לרשת Ethernet וכמובן גם לאינטרנט.
גרסה זו של הכרטיס מבוססת על רכיב Wiznet W5500 שמספק את יכולות ה-IP ותומך ב-TCP וגם-UDP.
מגן זה מאפשר עד 8 חיבורים (sockets) פעילים בו זמנית. השתמשו בספרית ה-Ethernet כדי לתקשר עם המגן.

על המגן ישנו מקום להכנסת כרטיס זכרון microSD שיכול לשמש לשמירת קבצים שצריכים להישלח ברשת. תוכלו להשתמש בספריית SD. כדי לגשת לכרטיס הזכרון צריך לכוון את קו ה-SS של הספריה לרגל 4 של כרטיס ה-Arduino.

על המגן יש מחבר RJ-45 לחיבור כבל Ethernet וכפתור Reset שמאתחל גם את ה-Arduino וגם את רכיב התקשורת.

גרסת ה-v2 של הכרטיס עובדת תעבוד ללא בעיה גם עם כרטיסי ה-Mega. הכרטיס כולל מעגל מיוחד ל-Reset של בקר ה-Ethernet, כך שלא נדרש לאתחל אותו ידנית כמו שקרה עם הגרסה הקודמת של הכרטיס.

מחלקות עם מוצרים דומים:

• מגני ארדואינו - Arduino shields
• רכיבי תקשורת Ethernet

מאפיינים:

• יצרן: Arduino Team
• דגם: R3 v2
• חיבור: RJ-45 ,microSD
• תקשורת: Ethernet

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (W5500) (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 50 גרם
• אריזה מינימלית: קופסה קטנה
