הרכיב פועל במתחים בין 1.5V ל-5.5V ומסוגל להעביר זרם עד 1.5A. הכרטיסון כולל גם מחבר USB MicroB שיכול לשמש כאחת כניסות המתח.

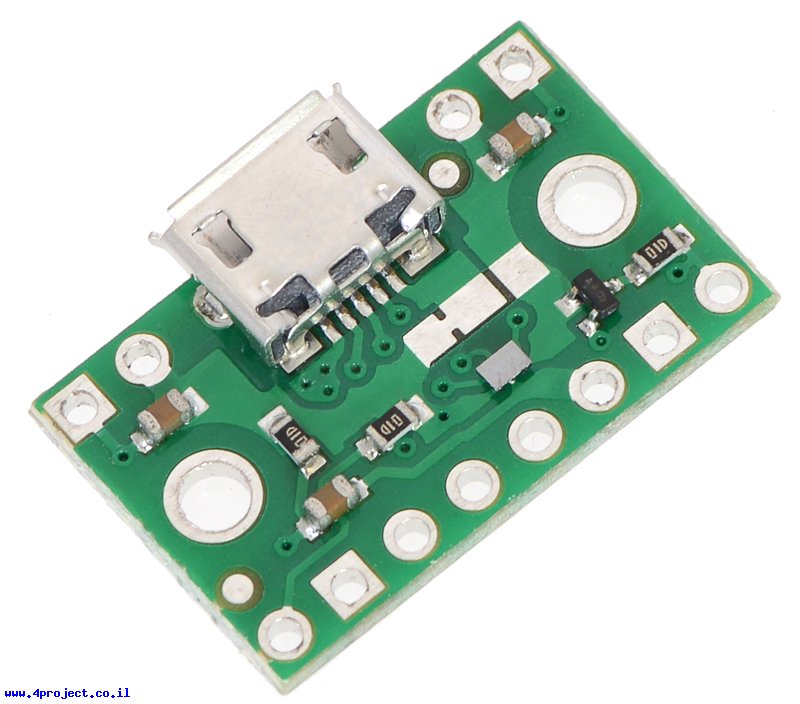

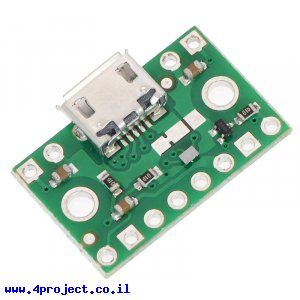

שבב ה-FPF1320 כל כך קטן שלחובבים אין שום אפשרות להשתמש בו ישירות ללא כרטיסון כמו זה. הכרטיסון מביא את קווי הבקרה של השבב וגם הקווים של מחבר ה-USB לחורים המרוחקים 2.54 מ"מ, המאפשרים עבודה על מטריצה או חיבור קל לרכיבים אחרים.
ה-FPF1320 הוא רכיב ייחודי המסוגל למתג בין שתי כניסות מתח ליציאה אחת, מונע זרם בין שתי הכניסות ובין היציאה לכניסה הלא פעילה. המיתוג מתבצע ע"י טרנזיסטורי MOSFET פנימיים המונעים ירידת מתח שבדרך כלל נופל על דיודות כשמשתמשים בהן לחיבור מקורות מתח בתצורת "OR".
המעגל בנוי כך שכניסת B היא הכניסה המועדפת ותבחר כברירת מחדל כשמתח מחובר אליה. מחבר ה-USB מחובר לכניסת מתח B כברירת מחדל, מה שאומר שללא שינויים בכרטיסון המעגל ישתמש במתח המסופק דרך ה-USB (כניסת B) וכשלא מחובר, ישתמש במתח המסופק דרך כניסת A. את ההתנהגות אפשר לשנות ע"י גשרון הלחמה המחבר את מחבר ה-USB לכניסת B וגם קו בקרה SEL הפוקד על הכרטיס באיזו כניסה להשתמש.
קו ה-EN שולט על אספקה כללית של המתח דרך הרכיב. חיבור ה-EN לאדמה יכבה את אספקת המתח ויכניס את FPF1320 למצב חיסכון בחשמל. הקו מחובר לקווים VINA ו-VINB דרך נגד Pull-Up ודיודות, כך שברגע שיש מתח באחת הכניסות הרכיב נכנס לפעולה בצורה אוטומטית.
קו ה-SEL בורר איזו כניסת מתח תועבר ליציאה. מתח בקו זה מתחת ל-0.65V יבחר כניסה A, מתח מעל 1.15V יבחר את כניסת B. המעגל מושך את קו ה-SEL ל-VINB כברירת מחדל, כך שכשיש מתח בכניסת B, היא תבחר אוטומטית, גם אם יש מתח בכניסת A. כשאין מתח בכניסת B, הקו ירד ל-"0" לוגי וכניסה A תועבר ליציאה. שליטה חיצונית על קו ה-SEL תשנה את ההתנהגות בהתאם.
בגלל צורת החיבורים במעגל, כשמתח בכניסת B יורד, גם מתח היציאה יכול לרדת יחד איתו, עד כ-1V, מה שיכול לגרום לבעיות במעגל המחובר. כדי להתגבר על הבעיה אפשר לחבר נגד חיצוני בין ה-SEL ל-GND כדי לייצר מחלק מתח עם הנגד של 100KOhm על המעגל, מה שיוריד את המתח בקו ה-SEL. לדוגמה, חיבור של נגד 30KOhm יוריד את המתח של SEL לכ-1.15V כשמתח הכניסה B הוא 5V, מה שיגרום לבחירת כניסת מתח A כאשר המתח ב-B ירד מתחת לכ-4V.
שימו לב שלקו SEL יש מרווח של מתחים שמצבו לא מוגדר, כך שאי אפשר לקבוע לרכיב זה רמת מתח מדוייקת יותר. למצבים שהמעגל המחובר רגיש מדי והפתרון של מחלק מתח לא עוזר, תוכלו לשלוט על קו ה-SEL ע"י אות דיגיטלי (משווה מתח חיצוני או מיקרובקר).
שימו לב:
למעגל יש 3 כניסות מתח (כניסת A, כניסת B וחיבור ה-USB), אבל ה-USB תמיד מחובר לאחת מהכניסות ע"י גשרון הלחמה. אתם צריכים לחבר מתח חיצוני לכניסה שלא מחוברת למחבר ה-USB, אחרת אתם מייצרים קצרים בין מקורות המתח.
הרכיב מגיע עם שורת פינים שתצטרכו לשבור לאורכים הדרושים ולהלחים למעגל.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: Pololu
- מתח כניסה: 1.5 - 5.5V
- זרם: 1.5A
- חיבור: USB-microB
- אורך: 20.3mm
- רוחב: 14 מ"מ
מוצרים שיכולים לעניין אתכם:
קישורים:

נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
