קווי התקשורת של הרכיב נועדו לעבוד -3.3V, אבל את מתח קווי ה-VCC ו-DTS אפשר לשנות בין 5V ל-3.3V בעזרת גשרון הלחמה בצידו האחורי של הכרטיס.
כברירת מחדל גשרון זה מוגדר ל-5V. אם תרצו חשנות את הפעולה שלהם ל-3.3V, תצטרכו לחתוך את החיבור הקיים של הגשרון ולהלחים את הפד האמצעי לצד ה-3.3V של הגשרון.

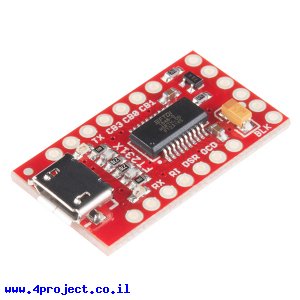

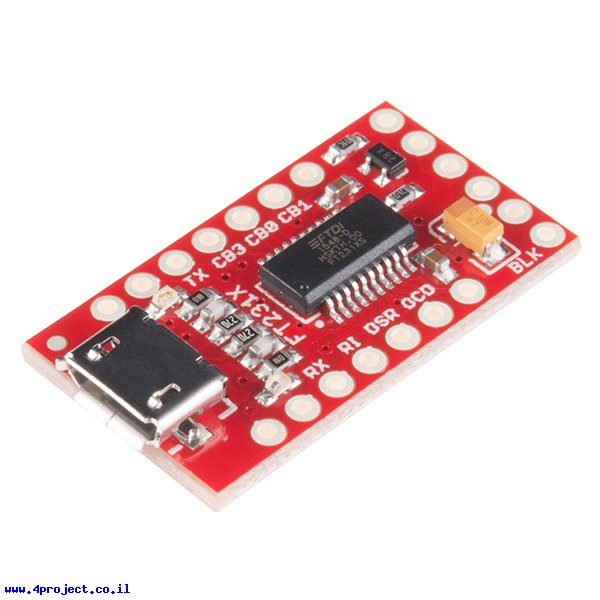

כרטיס זה מאפשר חיבור לכל הקווים של רכיב ה-FT231X. קווי התקשורת הפופולריים מסודרים בצד הנגדי למחבר ה-USB כך שאפשר להשתמש בכרטיס לצריבת כרטיסי Arduino או בקרים אחרים.
קו ה-DTR בצד זה מאפשר לעשות Reset לכרטיס לאחר הצריבה.
מתח של 3.3V בקווי התקשורת יתאים גם לכרטיסי ארדואינו הפועלים ב-3.3V וגם לאלה הפועלים ב-5V, אבל את מתח קווי ה-VCC ו-DTS תצטרכו להתאים למתח הכרטיס בעזרת הגשרון.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- דגם: FT231X Breakout
- תקשורת: USB ,UART
- חיבור: USB-microB
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
