צורב Arduino - כבל FTDI 5V

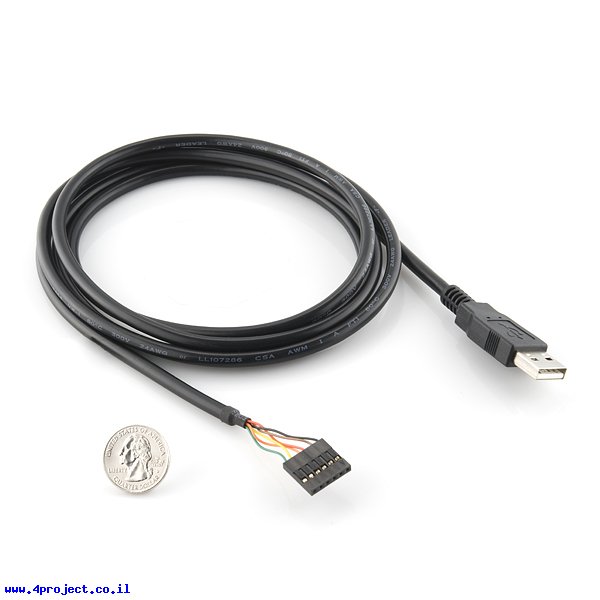

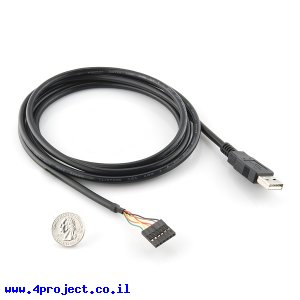

כבל FTDI הוא ממיר תקשורת USB לתקשורת טורית (ברמות TTL). קווי ה-I/O של הכבל עובדים עם רמות לוגיות של 5V. הכבל מבוסס על רכיב FT232RQ שנמצא בתוך מחבר ה-USB. צד השני של הכבל הוא מחבר נקבה עם 6 פינים במרחקים של 2.54 מ"מ אחד מהשני. הקווים במחבר הם: RTS, Rx, Tx, 5V, CTS, GND. חוט הירוק הוא קו RTS וחוט השחור הוא GND.

פריסה של הקוים במחבר זהה לכרטיס צריבה FTDI Basic ומתאימה לתכנות כרטיסי פיתוח Arduino Pro, Pro Mini ו-LilyPad. כדי לחבר נכון את הכבל לכרטיס פיתוח אתם צריכים להתאים את צבע החוטים לכיתוב על הכרטיס GRN (ירוק) ו-GND (אדמה, חוט שחור).

יש יתרונות וחסרונות לכרטיס צריבה FTDI Basic בהשוואה לכבל FTDI רגיל. על כרטיס צריבה זה יש לדים על קווי Rx ו-Tx שמאפשרים לראות שהכרטיס עובד, אבל כרטיס צריבה דורש כבל USB Mini-B. כבל ה-FTDI כולל כל הרכיבים בצורה מוגנת, אבל הוא די גדול ומקשה להתקין אותו בתוך הפרוייטק. כרטיס צריבה משתמש בקו DTS לאתחול כרטיס ה-Arduino, כאשר כבל צריבה משתמש בקו RTS.

מחלקות עם מוצרים דומים:

• רכיבי תקשורת טורית UART
• צורבים ל-Arduino programmers Arduino

מאפיינים:

• מתח עבודה: 5 V
• חיבור: USB-A ,נקבה 6 פינים
• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• דרייברים ל-FTDI

נתוני משלוח (הסבר):

• משקל: 67 גרם
• אריזה מינימלית: מעטפה מרופדת
