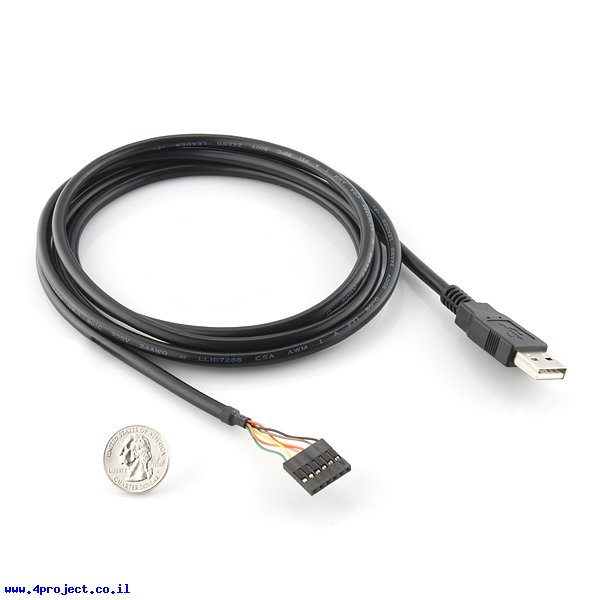

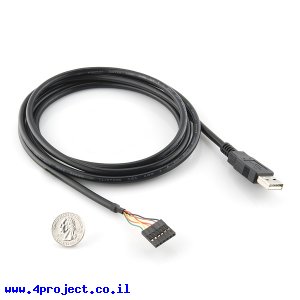

פריסה של הקוים במחבר זהה לכרטיס צריבה FTDI Basic ומתאימה לתכנות כרטיסי פיתוח Arduino Pro, Pro Mini ו-LilyPad. כדי לחבר נכון את הכבל לכרטיס פיתוח אתם צריכים להתאים את צבע החוטים לכיתוב על הכרטיס GRN (ירוק) ו-GND (אדמה, חוט שחור).
יש יתרונות וחסרונות לכרטיס צריבה FTDI Basic בהשוואה לכבל FTDI רגיל. על כרטיס צריבה זה יש לדים על קווי Rx ו-Tx שמאפשרים לראות שהכרטיס עובד, אבל כרטיס צריבה דורש כבל USB Mini-B. כבל ה-FTDI כולל כל הרכיבים בצורה מוגנת, אבל הוא די גדול ומקשה להתקין אותו בתוך הפרוייטק. כרטיס צריבה משתמש בקו DTS לאתחול כרטיס ה-Arduino, כאשר כבל צריבה משתמש בקו RTS.
ההבדל בין כרטיס FTDI 3.3V לכבל זה, זה שהכרטיס FTDI 3.3V מספק 3.3V בקו ה-VCC וגם קוי התקשורת שלו פועלים ברמות מתח של 3.3V, בניגוד לכבל זה שמספק 5V בקו ה-VCC וקוי התקשורת פועלים על 3.3V. הספקת 5V בקו ה-VCC ע"י כבל זה לא אמור לפגוע בכרטיסי פיתוח Arduino שתוכננו לעבוד במתח של 3.3V.
מחלקות עם מוצרים דומים:
מאפיינים:
- מתח עבודה: 5 V
- מתח עבודה: 3.3 V I/O
- חיבור: USB-A ,נקבה 6 פינים
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 70 גרם
- אריזה מינימלית: מעטפה מרופדת
