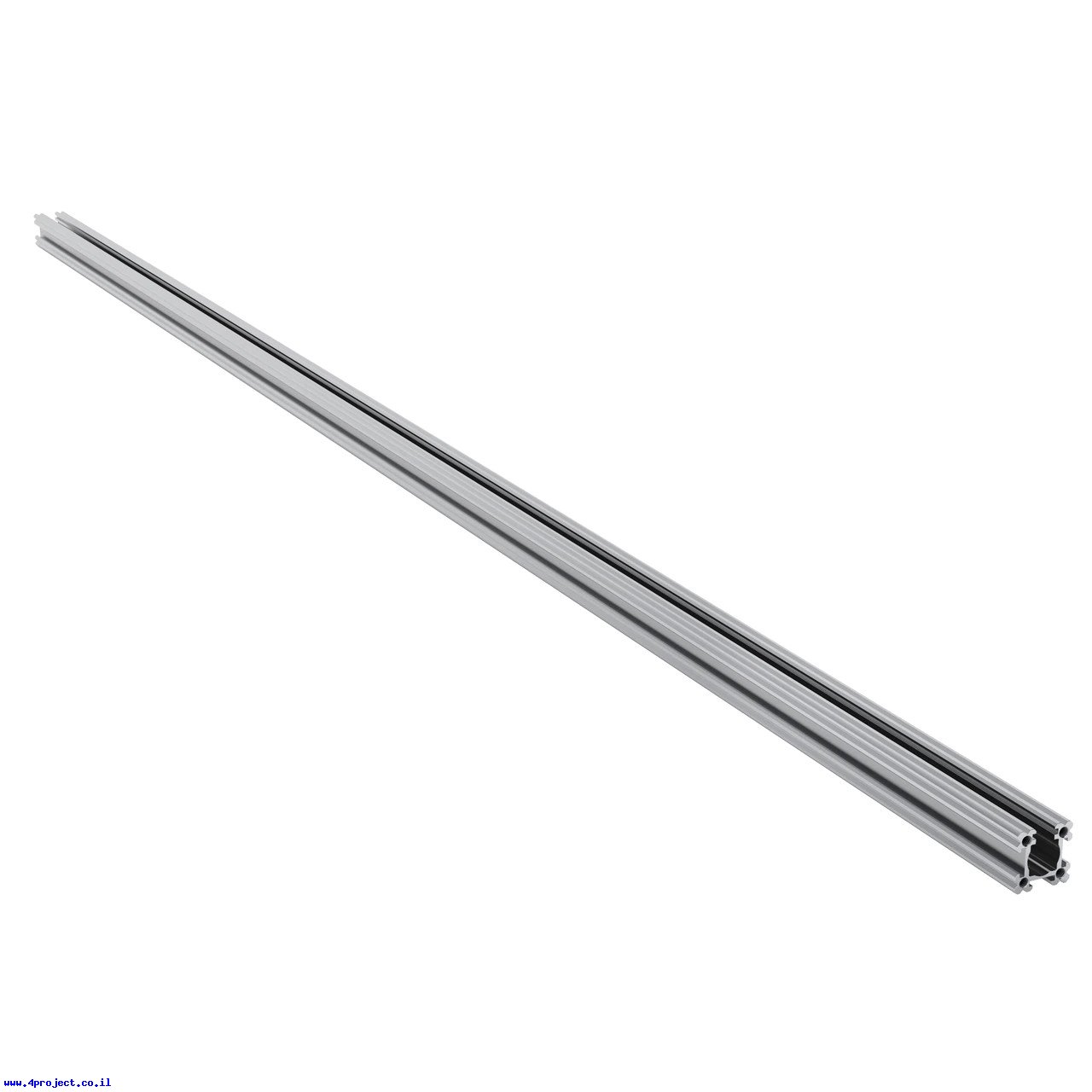

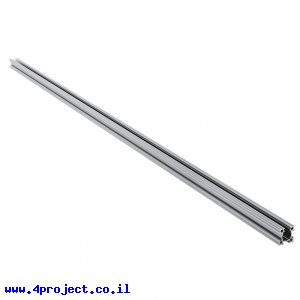

פרופילי goRAIL הם הרבה יותר מחומר גלם למבנה כלשהו, זהו פרופיל רב שימושי המספק פתרון למגוון רחב של שימושים.
פרופילים פתוחים דומים לפרופילים מסדרת 1109, עם צד אחד פתוח שמאפשר בניית מערכת תנועה לינארית יחודית. הצד הפתוח משאיר מקום לאום של בורג הנעה לבלוט מחוץ לפרופיל, כך שאפשר לחבר אליו רכיבים שונים שינועו לינארית. אם אתם בונים מערכת תנועה X/Y, הפרופילים הפתוחים מסדרת goRAIL יפשטו על הבניה בצורה ניכרת.
הדפנות מכל צד הפרופיל מאפשרים להכניס אום T-Slot כדי להתחבר לפרופיל בכל נקודה. 4 החורים מכל צד של הפרופיל מכילים הברגה המתאימים לברגי M4.
הצורה החיצונית המעוגלת של הפרופיל מתאימה להתקנה בתוך מיסב בקוטר פנימי של 32 מ"מ, כך שהוא יכול לשמש כציר להעברת כח סיבובי.
החור הפנימי הוא שילוב של ריבוע 12x12 מ"מ ועיגול בקוטר 14 מ"מ. העיגול מאפשר התקנה של מיסבים עם שפה משני צידי הפרופיל כדי לתמוך במוט פלדה העובר דרכו. והחלק הריבועי מאפשר יצירה של תנועה לינארית בעזרת אום בורג הנעה ריבועי שיכול להחליק בתוך הפרופיל.
החריצים המשולשים לאורך כל הפרופיל מאפשרים שימוש בגלגלי V-Wheel או W-Wheel כדי להשתמש בפרופיל goRAIL כמסילה לינארית.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: goBILDA
- אורך: 1200mm
- רוחב: 24mm
- גובה: 24mm
- חומר: אלומיניום
- ברגים מתאימים: M4
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 605 גרם
- אריזה מינימלית: איסוף עצמי בלבד
