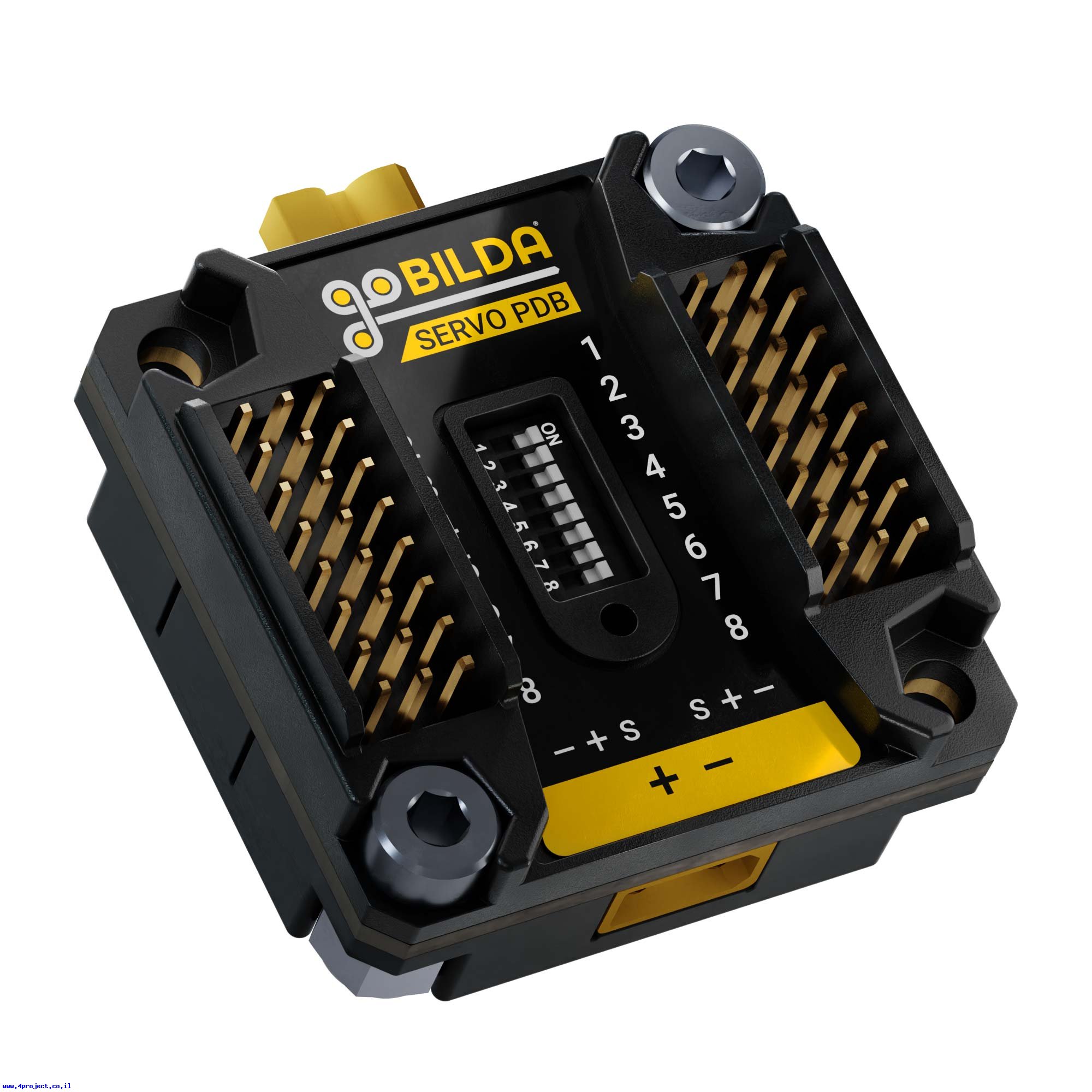

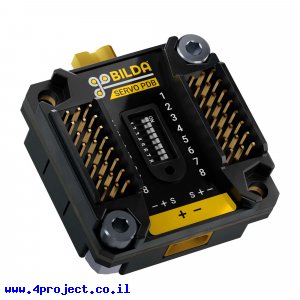

זהו מודול המותאם בתצורה החיצונית לרכיבי מכניקה מסדרת goBILDA, הכולל כניסה אחת (זכר) של מחבר XT30 בצד המודול ו-2 שורות של מחברי זכר של 3 פין. בנוסף יש גם יציאת XT30 שמשמשת לשרשור המודולים כדי לספק עוד יותר נקודות חיבור.
כל קווי המתח והאדמות במחברי 3 פין מחוברים יחד. מתח המחובר לכניסת XT30 מסופק לכל החיבורים, כך שאפשר יהיה להפעיל איתו גם את המנועים וגם רכיבים אחרים המספקים את הסיגנל (אות PWM), כמו מקלט של שלט או מיקרובקר. אם מיקרובקר מקבל מתח ממקור אחר, צריך לחבר למודול זה רק את האדמה ואת הסיגנל!
האות (קו ה-S - Signal) מועבר משני צידי המחברים. המפסקים במרכז המודול מאפשרים לשתף את קו הסיגנל בין כמה יציאות. כל מפסק מחבר את הקו שלו לקו של מחבר הבא (אם מפסק של קו 1 יהיה ON, הוא יחבר את קו 1 לקו 2). בעזרת המפסקים אפשר לייצר כמה קבוצות שיתוף. ראו תמונה לדוגמאות.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Servo Power Distribution Board (8 Channel)
- יצרן: goBILDA
- אורך: 40 מ"מ
- רוחב: 40 מ"מ
- גובה: 18 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 25 גרם
- אריזה מינימלית: מעטפה מרופדת
