חישן אינפרה-אדום לזיהוי עצם עד 5 ס"מ GP2Y0D805

מספר קטלוגי: 4P-1442 / POL-1132
מחירים
27.90 ₪ (כולל מע"מ)

מלאי [?]

- קיים במלאי


אמורים להיות לנו 8 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

מוצר זה מבוסס על רכיב GP2Y0D805 המסוגל לזהות עצמים מרוחקים ממנו בין 0.5 ל-5 ס"מ. רכיב זה לא מסוגל לציין את המרחק עד העצם, אלא רק את העובדה שיש עצם בטווח הראיה שלו. במצב כזה יציאת ה-out של הרכיב תרד ל-"0" לוגי.

רכיב זה מצויין כתחליף למפסק התנגשות בפלטפורמות ניידות.

רכיב זה דורש אספקת מתח נקי כדי לעבוד בצורה תקינה. בגלל שצריכת הזרם שלו נעשית בפולסים, רצוי לחבר קבל אלקטרוליטי גדול (מעל 10 מיקרו) בין אדמה לקו המתח קרוב לרכיב כדי לגבות את קו המתח מפני קפיצות כשהרכיב יתחיל את הפולס שלו.

בצידו האחורי של כרטיס הרכיב ישנו לד המציין זיהוי עצם.

לרכיב זה יש קו "enable" שיכול להכניס אותו למצב שינה כדי לחסוך בזרם. כברירת מחדל קו זה מחובר ל-Vcc של הכרטיס. כדי להתחבר לקו זה צריך לחתוך קו בצידו האחורי של הכרטיס במקום המסומן ע"י "^" ולהלחים חוט למיקום ריבועי אליו היה מחובר הקו שחתכתם.

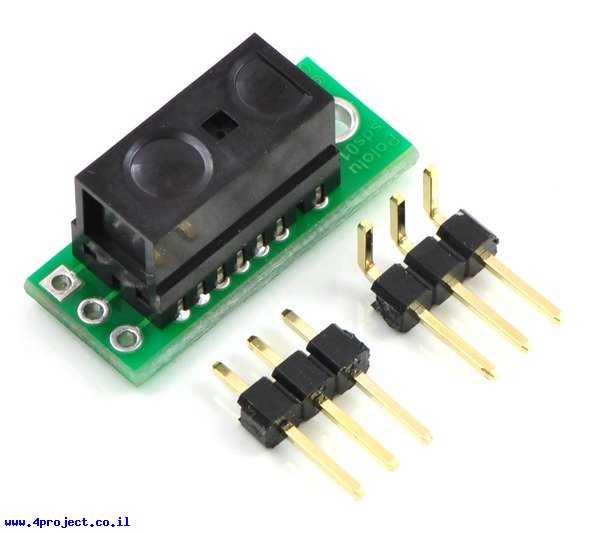

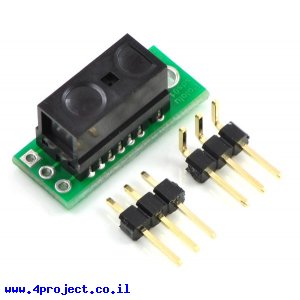

הרכיב מגיע עם שורת 3 פינים ישרים ו-3 בזווית של 90 מעלות לא מולחמים ללוח, כפי שמופיע בתמונה.

מאפיינים:

  • דגם: GP2Y0D805
  • מתח עבודה: 2.7 - 6.2 V
  • זרם: 5 mA
  • מרחק מינימלי: 0.5 ס"מ
  • מרחק מקסימלי: 5 ס"מ
  • תקשורת: Digital
  • קצב עדכון: 390Hz
  • אורך: 21.6 מ"מ
  • רוחב: 8.9 מ"מ
  • גובה: 10.4 מ"מ

נתוני משלוח [?]:

  • משקל: 2 גרם
  • אריזה מינימלית: קופסה קטנה
