מגן Arduino - GPS Logger

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino, מודולים GPS.

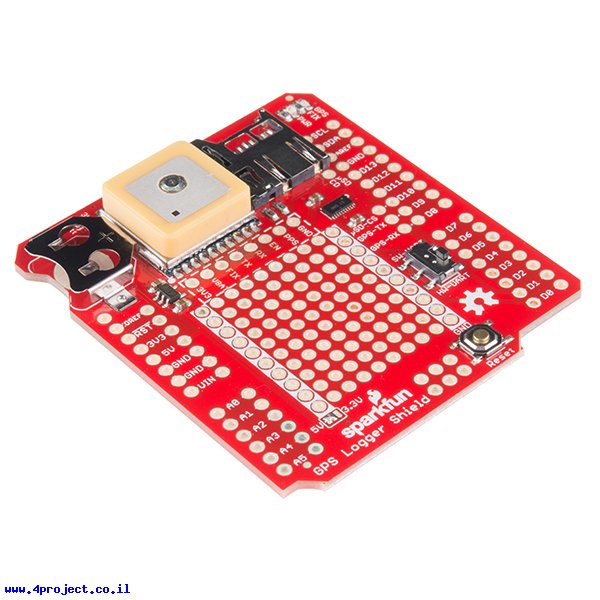

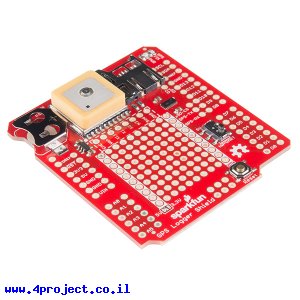

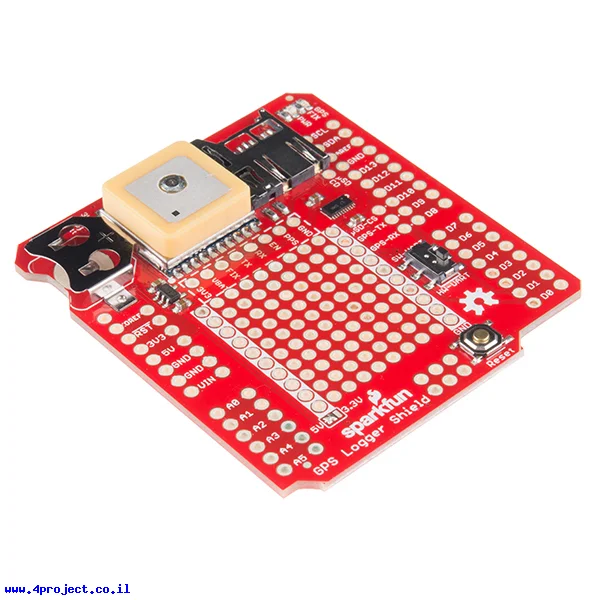

זהו מגן Arduino הכולל מודול GPS GP3906-TLP בעל 66 ערוצים, חיבור לכרטיס זכרון, מקום לסוללת גיבוי ודי הרבה מקום להוספת רכיבים נוספים. בקיצור כל מה שתצטרכו כדי לבנות התקן למעקב אחרי מיקום, מהירות, גובה וכו'.

מודול ה-GPS יכול לספק את הנתונים עד 10 פעמים בשניה דרך ממשק טורי. תוכלו לעבד את הנתונים או לשמור אותם בכרטיס הזכרון שאפשר לחבר למגן.
סוקט של כרטיס הזכרון מחובר לקווי ה-SPI החומרתיים.
המפסק שעל המעגל מאפשר להשתמש בקווי UART חומרתיים או להעביר אותם לקווים שספריית תוכנה יכולה לטפל בהם.

המגן מקבל את המתח מקו ה-5V של Arduino, ממיר אותו ל-3.3V שהולכים למודול ה-GPS וכרטיס הזכרון.
המגן יעבוד גם עם כרטיסי Arduino הפועלים על 3.3V.

צריכת הזרם היא כ-20mA בממוצע, עם קפיצות ל-100mA.
הסוללה שאפשר לחבר למגן תוכל לשמור על נתוני ה-GPS גם כשלא מסופק מתח, מה שיאפשר נעילה מהירה יותר על הלווינים.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח
• GPS

מאפיינים:

• יצרן: SparkFun

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (GP3906) (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 11 גרם
• אריזה מינימלית: קופסה קטנה
