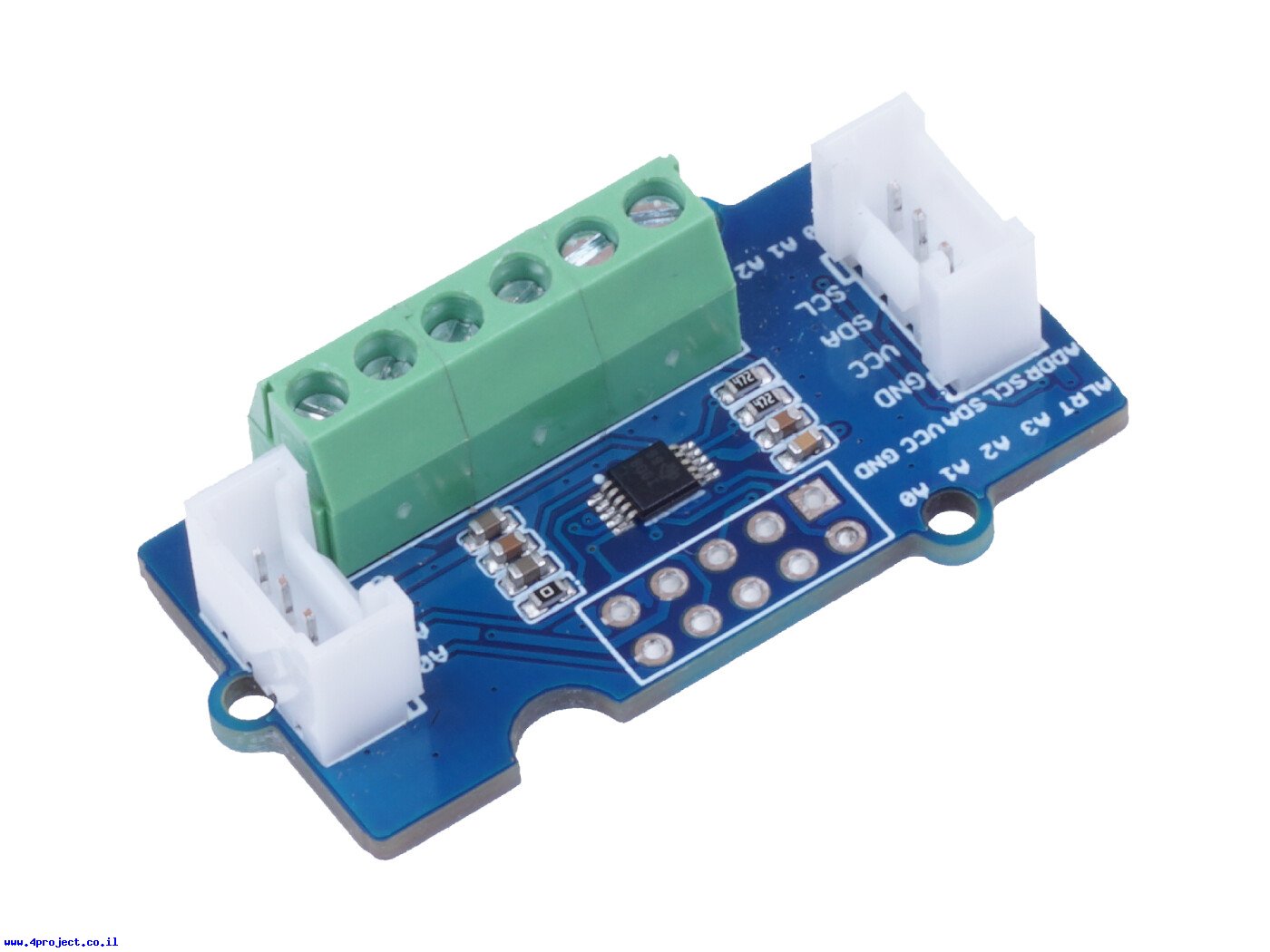

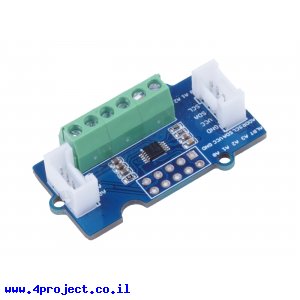

אפשר להשתמש ב-4 הערוצים כערוצים עצמאיים או כ-2 ערוצים דיפרנציאליים.
הרכיב מתקשר דרך ערוץ I2C שאפשר לקבל דרך מחבר Grove לחיבור קל ומהיר לרכיבי Grove אחרים.
את המתחים אפשר לחבר למחברי הברגה. המעגל כולל גם 10 קווים להלחמה, דרכם אפשר לספק את המתחים וגם להתחבר לערוץ ה-I2C לתקשורת.
הרכיב מאפשר קצב מדידה בין 8 ל-860 פעמים בשניה. בנוסף, ה-ADS1115 כולל גם מגבר מתוכנת PGA פנימי שמאפשר למדוד מתחים בין 256mV ל-6.144V.
הכרטיס מאפשר לבחור 4 כתובות לתקשורת I2C ע"י גשרון הלחמה בצידו האחורי של המעגל.
שימו לב:
היצרן לא מתחייב להחזיק את המוצר במלאי, כך שיתכנו עיכובים באספקה מעבר למה שיש לנו במלאי.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: ADS1115
- יצרן: SeeedStudio
- מספר ערוצים: 4
- רזולוצית ADC: 16 bit
- מתח עבודה: 3.3V ,5V
קישורים:
נתוני משלוח (הסבר):
- משקל: 10 גרם
- אריזה מינימלית: מעטפה מרופדת
