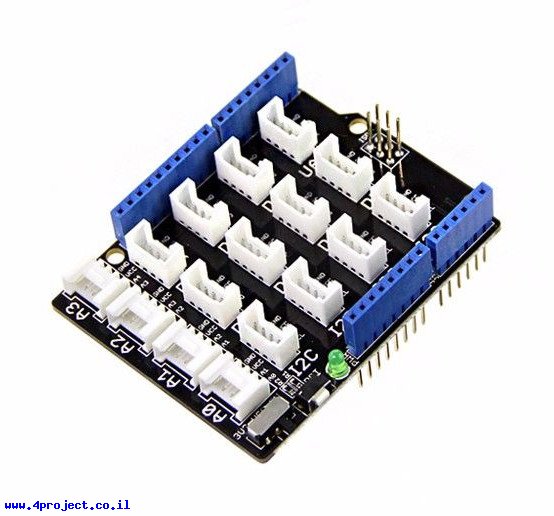

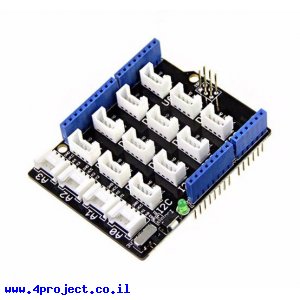

זהו מגן Arduino עם מחברים של מערכת Grove שיאפשר לכם לחבר את הרכיבים של Grove בקלות.
מערכת Grove נותנת פתרון קל ומהיר לחיבור רכיבי אלקטרוניקה בסיסיים בלי צורך בהלחמות או סיבוך של חוטים על מטריצה. אי אפשר להכניס את המחברים בצורה הפוכה. כל מה שצריך זה לחבר את הרכיב למחבר הנכון של הכרטיס (דיגיטלי, אנלוגי, I2C או UART) ולהתרכז בכתיבת התוכנית שלכם.
על הכרטיס ישנם 16 מחברי Grove:
- 4 Analog
- 7 Digital
- 1 UART
- 4 I2C
על הכרטיס ישנם גם כפתור Reset, לד המציין אספקת מתח ובורר המתח.
כל מחברי ה-Grove מספקים מתח לרכיבים המחוברים אליהם. מכיוון שיש מערכות הפועלות ב-5V ויש כאלה שפועלים ב-3.3V, צריך לכוון את בורר המתח שעל הכרטיס למצב הנכון כרי קו המתח של המחברים יחובר לקו הנכון על המיקרובקר עליו מורכב הכרטיס.
המגן יתאים לכל הכרטיסים בתצורה של Arduino, גם המקוריים וגם תואמים. גם בגודל של UNO וגם בגודל של Mega.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SeeedStudio
- דגם: Base Shield V2
קישורים:
נתוני משלוח (הסבר):
- משקל: 45 גרם
- אריזה מינימלית: מעטפה מרופדת
