חיישן אולטראסוני משדר פולסים בתדר 40KHz ומודד את הזמן שלוקח לאות לחזור בחזרה.
החיישן מתאים למדידת מרחקים בין 2 ס"מ ל-3 מטר. כדי שאפשר יהיה למדוד מרחקים גדולים החיישן צריך להיות ממוקם גבוה מהרצפה, אחרת האות המוחזר מהרצפה עלול לשבש את המדידות. מיקום החיישן 8-10 ס"מ מעל הרצפה יספיק למדידת טווחים של כמטר מהחיישן.
עבודה עם החיישן מצריכה שימוש בשני קוים דיגיטליים של מיקרובקר. כדי להתחיל את המדידה הבקר צריך לספק פולס של כ-5 מיקרושניות בקו Trigger ולמדוד את אורך הפולס החוזר בקו Echo.
המרחק בס"מ עד לעצם הנמדד יהיה אורך הפולס המוחזר במיקרושניות חלקי 58.
תוכלו להשתמש במחזיק החיישן כדי להרכיב אותו על הרובוט שלכם.
מחלקות עם מוצרים דומים:
מאפיינים:

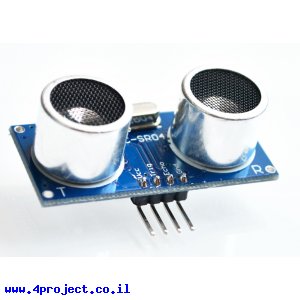

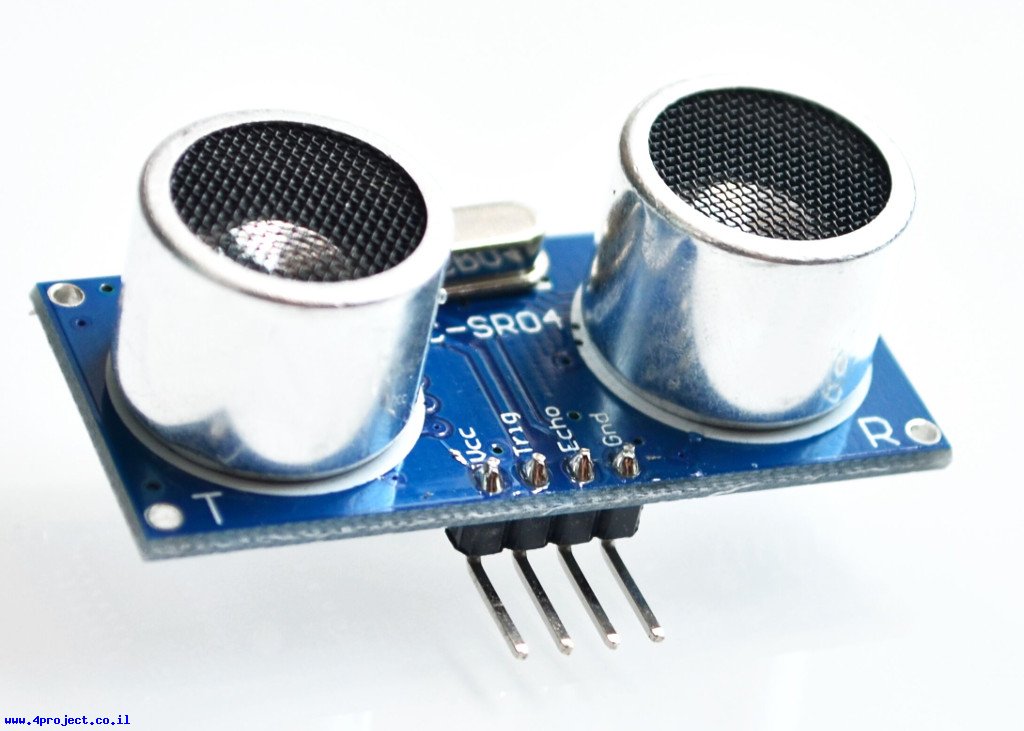

- דגם: HC-SR04
- יצרן: לא ידוע
- מתח עבודה: 5V
- זרם: 15mA
- מרחק מינימלי: 2cm
- מרחק מקסימלי: 3m
קישורים:
נתוני משלוח (הסבר):
- משקל: 20 גרם
- אריזה מינימלית: קופסה קטנה
