מגן Arduino - שליטה במתח/זרם גבוה - ערכה להרכבה

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino.


מגן זה מאפשר לכם לשלוט על 6 ערוצי מתח/זרם גבוה בעזרת כרטיס הארדואינו.

המגן יכול להתחבר לספק כח ATX של מחשב או לכל מקור מתח אחר שתחברו, ולשלוט על 6 ערוצים העוברים דרך טרנזיסטורים מסוג MOSFET שנשלטים ע"י קווי PWM של הארדואינו.
לפי המפרט הטרנזיסטורים יכולים לספק זרם עד 30A במתח של עד 60V, אבל אנחנו לא ממליצים להעביר דרכם יותר מכמה אמפר בודדים ללא קירור מתאים.

המגן בנוי כך שאם תשתמשו בחיבור לספק ATX, אז 3 טרנזיסטורים יחוברו לקו של 5V ושלושה נוספים לקו של 12V. שימו לב שקו ה-12V מובר גם לכניסת ה-VIN של הארדואינו, כך שאין צורך באספקת מתח נוספת לבקר עצמו.
אם תרצו שכל הטרנזיסטורים יחוברו לקו ה-12V, תצטרכו לבצע שינויים בכרטיס או לחבר אספקת מתח חיצונית כך שגם לצד ה-5V של הכרטיס תגיע אספקה של 12V.

שימו לב שטרנזיסטורי MOSFET גבוהים יותר מהסוקטים, כך שאם תרצו לחבר מגן נוסף מעל למגן זה, תצטרכו להוסיף ביניהם עוד שורה של סוקטים כדי להשאיר מספיק מקום.

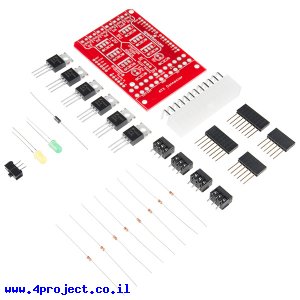

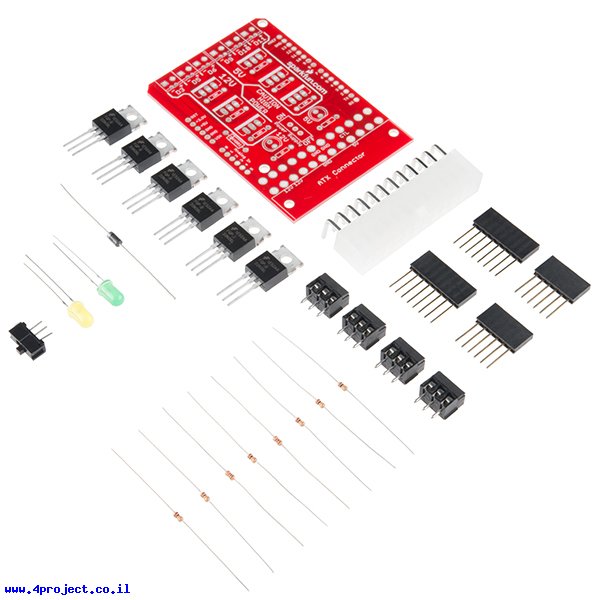

מגן זה מגיע כערכה של רכיבים שתצטרכו להלחים לבד.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (RFP30N06L) (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 45 גרם
• אריזה מינימלית: קופסה קטנה
