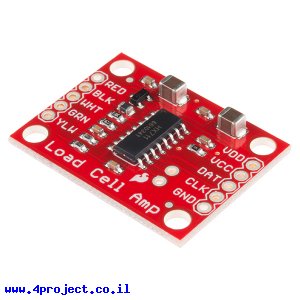

ע"י חיבור של המגבר למיקרובקר תוכלו לקרוא את השינוי ההתנגדות בחיישן המשקל (load cell) ובעזרת כיול קצר תוכלו למדוד משקל בצורה די מדויקת.
זה יכול להיות שימושי לבניית משקל תעשייתי, לשמש כקלט לפרוייקט או זיהוי נוכחות פשוט.
ה-HX711 מממש תקשורת שני קווים (2-wire) עם קו אחד לנתונים והשני לשעון, כך שכל מיקרובקר עם שני קווים דיגיטליים אמור להיות מסוגל לעבוד עם הרכיב. יש לא מעט ספריות מוכנות שתוכלו למצוא ברשת.

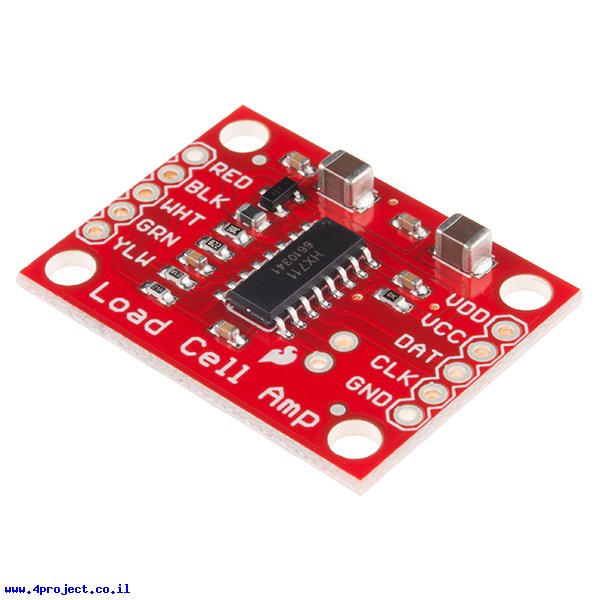

תוכלו לחבר חיישני משקל המבוססים על גשר Wheatstone שבדרך כלל מגיעים עם 4 או 5 חוטים שלרוב מסומנים בצבעים הבאים:
- אדום - VCC
- שחור - GND
- לבן - הפלוס של הסיגנל
- ירוק - המינוס של הסיגנל
- צהוב - Shield
יתכן וצבע החוטים יהיה שונה בחלק מהחיישנים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: HX711
- מתח עבודה: 2.7 - 5.0V
קישורים:

נתוני משלוח (הסבר):
- משקל: 9 גרם
- אריזה מינימלית: מעטפה מרופדת
