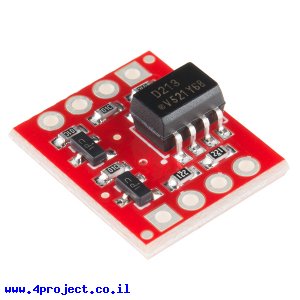

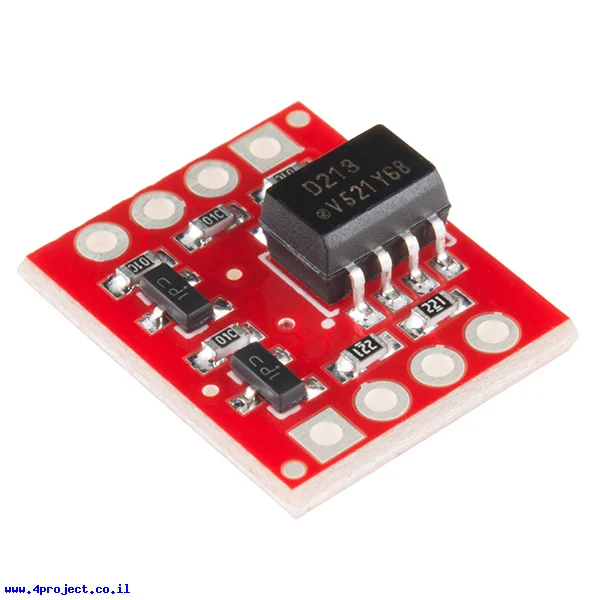

שבב בידוד אופטי ILD213T 2ch 40V/600mA

מעגל זה תוכנן כדי לבודד בין מעגלים רגישים (כמו מיקרו בקרים) לבין רכיבים המרעישים את קווי המתח (כמו מנועים, ממסרים, מנורות וכו') ע"י רכיב בידוד אופטי ILD213T. מעגל זה יכול לבודד 2 ערוצים נפרדים.

המעגל גם מאפשר לבקרים לשלוט בקלות על מתחים גבוהים וזרמים, טרנזיסטורים MMBT2222 ביציאה יכולים לעבוד עם מתחים של עד 40V וזרמים עד 600mA. יציאות המבודד בדרך כלל הופכות את הלוגיקה, אבל הטרנזיסטורים הופכים אותה שוב, כך ש-1 לוגי בכניסה יפתח את העברת הזרם ביציאה ו-0 לוגי יסגור אותו.

מחלקות עם מוצרים דומים:

• שבבי בידוד אופטי - Optical isolation

מאפיינים:

• דגם: ILD213T
• מספר ערוצים: 2
• מפל מתח: 1.2V
• Vceo: 40V
• זרם: 600mA

קישורים:

• שרטוט (קובץ PDF)
• מפרט של ILD213T (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• הסבר על בידוד אופטי ב-Wiki (אנגלית)

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: קופסה קטנה
