מגן Arduino - בין לבין

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני ארדואינו - Arduino shields.


קרה לכם שרציתם לחבר שני מגנים לארדואינו אבל גיליתם ששניהם משתמשים באותם קווים ובעצם לא יכולים לעבוד יחד? לרוב במקרים כאלה אנשים חותכים את הרגליים של אחד המגנים ומחברים אותם עם חוט למקומות אחרים על הכרטיס. חברת Mayhew Labs מצאה פתרון הפשוט ביותר עד עכשיו ועם מגן בין לבין כל הבעיות האלה פשוט נעלמות.

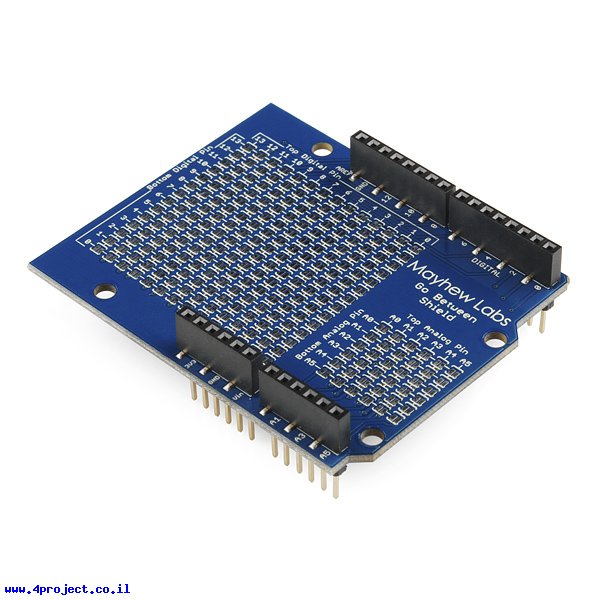

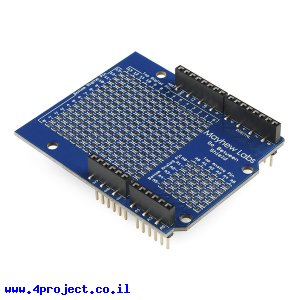

כשמו הוא, מגן זה מורכב בין שני מגנים שמתנגשים בדרישות הקווים מהבקר. הטריק במגן זה זה השימוש בסוקטים ורגליים להלחמת SMD בשני הצדדים, כך שהם מייצרים חוצץ בין החיבורים העליונים לבין אלה שלמטה. כל החיבורים מגיעים למטריצה של גשרונים להלחמה שבעזרתם תוכלו לשנות את החיבורים בין הצדדים.

לדוגמא, נניח יש לכם שני מגנים שמשתמשים בקו A1 של ה-Arduino. המגן שישב מתחת למגן ה"בין לבין" יחובר ישירות לקו A1 של הבקר, אבל המטריצה שעל מגן ה"בין לבין" תנתב את קו ה-A1 של המגן שמעליו לקו A0 של הבקר שמתחתיו. כך המגן העליון יחשוב שהוא משתמש בקו A1, כאשר למעשה הוא יהיה מחובר לקו ה-A0 של הבקר.

מגן הבין לבין הוא גם פתרון טוב לבקרים דמוי Arduino כמו Maple או NetDuino.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

קישורים:

• שרטוט (קובץ PDF)
• מדריך למשתמש (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 23 גרם
• אריזה מינימלית: קופסה קטנה
