ה-INA169 מוציא זרם נמוך בהתאם למתח הפרש המתח שהוא מודד, זרם זה עובר דרך נגד RL שמאפשר למדוד את המתח המתפתח עליו וכך לחשב את הזרם העומס.
רכיב זה מיועד למדידת זרם DC בלבד, קו VIN+ צריך להיות מחובר למקור המתח (סוללה, קו יציאה של מיקרובקר וכו'), VIN- צריך להיות מחובר לעומס (מתח אספקה לארדואינו, הפלוס של הלד וכו').
קו ה-VOUT יתן לכם את המתח שמתפתח על נגד ה-RL, אליו מחברים את רב מודד או קו ADC של מיקרובקר.
VCC הוא קו אספקת מתח לרכיב, כגון 3.3V, 5V. הרכיב יוכל לעבוד עם מתחים בין 2.7V עד ל-60V. שימו לב כי מתח היציאה בקו ה-VOUT יהיה בהתאם למתח המסופק ל-VCC.

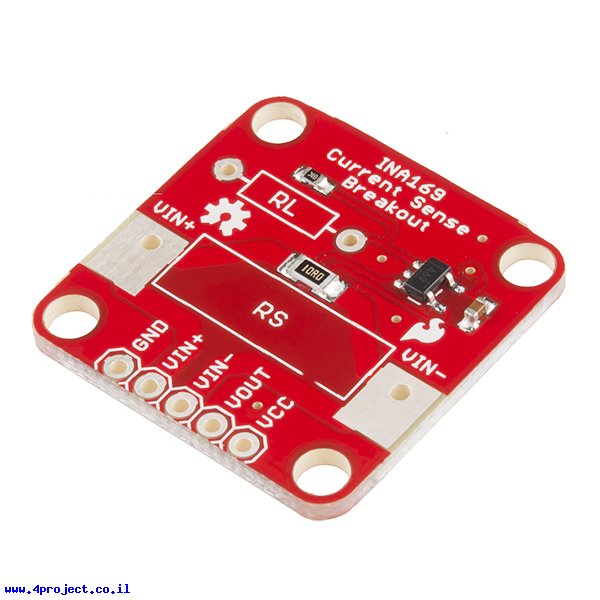

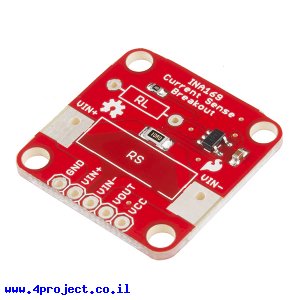

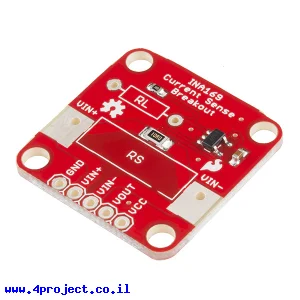

על הכרטיסון מחוברים נגד RS של 10Ohm ונגד RL של 10KOhm. תוכלו לחבר נגדים נוספים במקביל לנגדים אלה כדי לשנות את הרגישות ומתח היציאה של המעגל.
שימו לב לזרם שיכול להתפתח על הנגדים שאתם מוסיפים, לא כל נגד יתאים למשימה זו.
את הזרם הנמדד אפשר לחשב לפי הנוסחא הבאה:
Is = VOUT*1KOhm / RS*RL
לדוגמא, אם מתח היציאה יהיה 2.8V ומשתמשים רק בנגדים המולחמים על המעגל, זרם הנמדד יהיה 0.028A
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: INA169
- מתח מקסימלי: 60V
- מתח עבודה: 3.3V ,5V
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
