גרסת ה-OTG של הכרטיס מנצלת את יכולות מפרט ה-OTG - On The Go שמאפשרת לרכיבים להתחבר כהתקן Host או כ-Client. מה שאומר שה-IOIO יוכל להיות Host עבור מכשירי הטלפון, כמו בגרסה הקודמת, ויוכל גם להתחבר למחשב או Tablet ולהיות Client שייצר ערוץ תקשורת טורית, כך שעם הגרסה הזו תוכלו לפתח גם תוכנות למחשב או Tablet ולא רק לטלפון הנייד שלכם.
על הכרטיס יש מפסק קטן המאלץ את הכרטיס לתפקד רק כ-Host. במצב הרגיל של המפסק (Auto Mode) הכרטיס ינסה להבין לבד באיזה מצב הוא צריך לעבוד.
כאשר IOIO עובד במצב Host, הוא יספק מתח למכשיר המחובר אליו. תוכלו לשלוט בכמות הזרם שיסופק לטעינת המכשיר המחובר ע"י פוטנציומטר שעל הכרטיס.
במצב Client הכרטיס יצרוך זרם מהמארח שלו.
כרטיס ה-IOIO יכול לתקשר עם רכיבי אלקטרוניקה נוספים כמו כל מיקרובקר רגיל: כניסות ויציאות דיגיטליות, כניסות אנלוגיות, יציאות PWM, תקשורת I2C, SPI ו-UART, כולם בשליטה מלאה ממכשיר ה-Android שלכם.
הקוד ששולט על כל האפשרויות האלה נכתב כמו כל אפליקצית Android רגילה ועושה שימוש בספרית ה-IOIO. תוכלו לנצל את כח החישוב, חיישנים, חיבור לאינטרנט, Bluetooth, מצלמה, מסך מגע וכל דבר אחר הקיים במכשיר ה-Andriod שלכם לטובת שליטה על רכיבים חיצוניים בפרוייקט הבא שלכם. שימוש ב-IOIO לא מצריך כל שינוי במכשיר האנדרואיד שלכם, רק חיבור דרך USB או Bluetooth וכתיבת תוכנה משלכם שנותנת פקודות לכרטיס.
הכרטיס מסופק עם גרסה 4.02 של ה-bootloader וגרסת 5.06 של ה-firmware הרץ בתוך המיקרובקר שלו. אם צריך, את ה-firmware אפשר לעדכן ללא שימוש בצורב חיצוני.

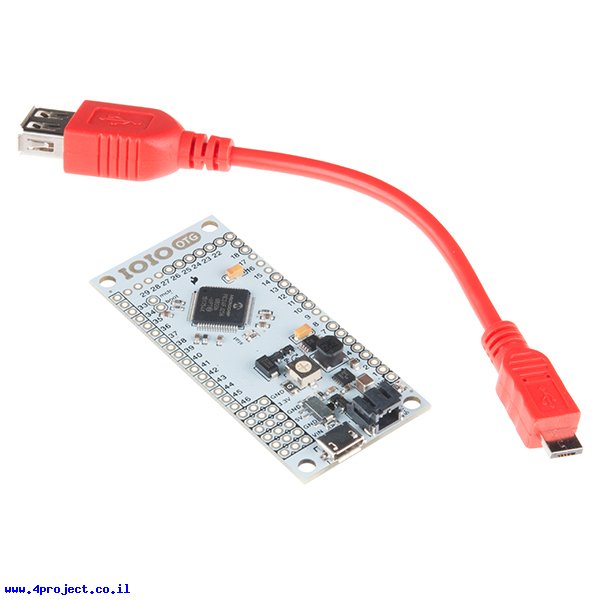

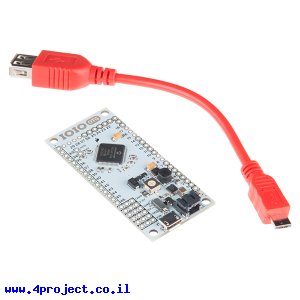

הכרטיס מגיע עם כבל USB Micro-A ל-USB-A, דרכו תוכלו לחבר את המכשיר ה-Android שלכם בעזרת כבל USB רגיל.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: IOIO-OTG
- יצרן: SparkFun
- בקר: PIC PIC24FJ256
- מתח עבודה: 5V
- מתח כניסה: 5 - 15V
- תקשורת: UART ,I2C ,SPI ,USB
- חיבור: USB-microA
- אורך: 79mm
- רוחב: 31 מ"מ
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (PIC24FJ256) (קובץ PDF)
- הסבר לחיבור הכרטיס (קובץ PDF)
- עמוד הבית של המוצר
נתוני משלוח (הסבר):
- משקל: 22 גרם
- אריזה מינימלית: קופסה קטנה
