מגן Arduino Joystick - ערכה

מספר קטלוגי: 4P-235 / SF-DEV-09760
מחיר / מחירים
60.60 ₪ (כולל מע"מ)

מלאי [?]


אמורים להיות לנו 2 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

ערכה זו כוללת את כל הרכיבים הדרושים כדי להפעיל את ה-Arduino עם Joystick. עם המגן שיושב מעל ה-Arduino תהפכו את הכרטיס לבקר שליטה פשוט. 5 כפתורים (4 + אחד מתחת ל-Joystick) ו-Joystick אצבע בעל שני צירים יספקו לכם בקר הדומה לבקרי Nintendo הישנים.

דרוש ידע בסיסי בהלחמה, אבל התהליך לא אמור להיות מסובך. בקישורים תוכלו למצוא מדריך ההרכבה צעד-אחר-צעד באנגלית.

הכפתורים מחוברים לקווים 2 עד 6 וכשלחוצים הם יספקו אדמה לפינים (קווי Arduino מחוברים עם נגד pull-up, כך שהכניסה תספק 1 לוגי כשהכפתורים לא לחוצים). תנועה אנכית של ה-Joystick תיצר מתח ליניארי בקו 0 התואם למיקום ה-Joystick. תנועה אופקית תספק מתח בקו אנלוגי 1.

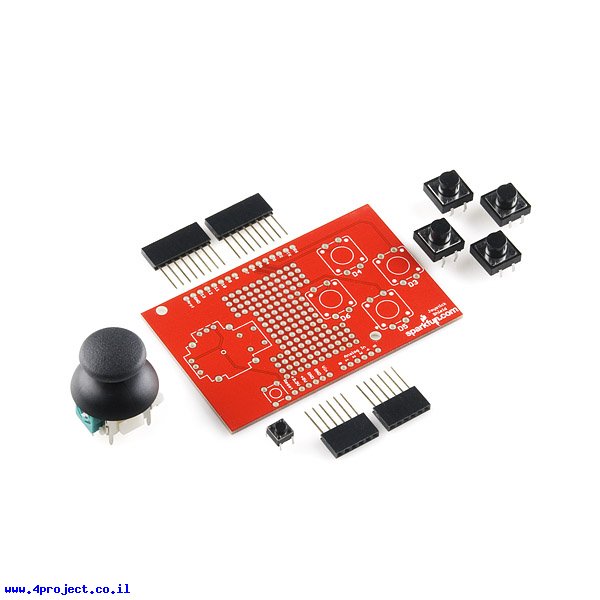

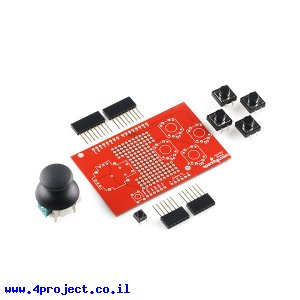

ערכה זו כללת את הרכיבים הבאים:
  • 1 מעגל מודפס של מגן ה-Joystick
  • 4 כפתורי לחיצה מרובעים 12 מ"מ
  • 1 Joystick אצבע
  • 1 כפתור לחיצה מרובע קטן 6 מ"מ (להוצאת כפתור Reset של ה-Arduino לקומה העליונה)
  • 2 סוקטים בעלי 8 רגליים ארוכות
  • 2 סוקטים בעלי 6 רגליים ארוכות

נתוני משלוח [?]:

  • משקל: 29 גרם
  • אריזה מינימלית: קופסה קטנה
