מגן Arduino - דוחף מנוע L298

מספר קטלוגי: 4P-1580 / A000079
מחיר / מחירים
151.40 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 23


אמורות להיות לנו 23 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

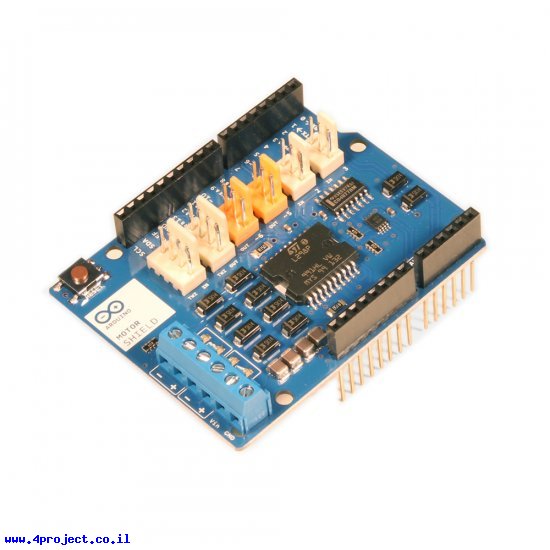

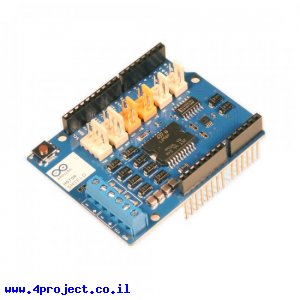

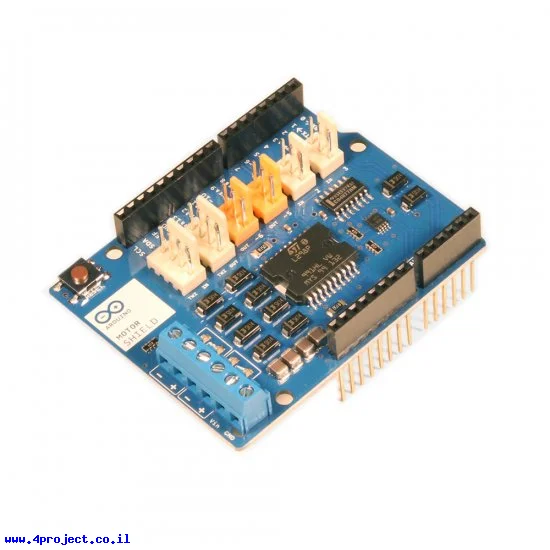

מגן Arduino - דוחף מנוע L298
לחץ להגדלה
התמונות להמחשה בלבד
מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

זהו מגן מבית צוות Arduino עם דוחף זרם L298 המסוגל לספק עד 2A לשני מנועי DC.
אפשר לחבר את שני הערוצים של המנועים יחד כדי לקבל אספקת זרם של עד 4A למנוע בודד.

כברירת מחדל מתח הכניסה של המנועים מחובר לקו ה-Vin של כרטיס הארדואינו עליו הוא מורכב, אבל אם אתם משתמשים במנועים שצורכים הרבה זרם או משתמשים במתחים גבוהים, רצוי מאוד להפריד את המתחים של הארדואינו ושל המגן. תוכלו לעשות זאת ע"י חיתוך גשרון "Vin connected" הנמצא בצד התחתון של המגן. את המתח למנועים שמחוברים למגן תוכלו לספק דרך מחברי טרמינל Vin ו-Gnd.
רצוי לא להפעיל את המגן עם מנועים כשהמתח מסופק דרך חיבור ה-USB של הארדואינו.

מגן זה משתמש ב-8 קווים של בקר הארדואינו לשליטה על שני ערוצים נפרדים (שני מנועים). לכל ערוץ אפשר לשלוט על הכיוון, מהירות, בלימה וגם לקבל חיווי על צריכת הזרם את המנוע.

להלן הקווים דרכם מתבצעת השליטה:
ערוץ א':
  • כיוון: D12
  • מהירות: D3
  • בלימה: D9
  • חיווי זרם: A0

ערוץ ב':
  • כיוון: D13
  • מהירות: D11
  • בלימה: D8
  • חיווי זרם: A1

שליטה על המהירות מתבצעת ע"י שינוי יחס אות ה-PWM בקווים הרלוונטיים.
חיווי זרם מכוייל למתח של 3.3V לזרם המקסימלי של הערוץ (2A), כלומר רזולוצית המדידה תהיה 1.65V/A

אם אתם לא צריכים שליטה על הבלימה או לא זקוקים לחיווי צריכת הזרם ובמקומם מעדיפים להשאיר קווים פנויים לצרכים אחרים של הפרוייקט, תוכלו לחתוך את הגשרונים המתאימים בצידו התחתון של המגן.

מחלקות עם מוצרים דומים:

מאפיינים:

  • יצרן: Arduino Team
  • מתח כניסה: 5 - 12 V
  • זרם: 2x 2 A
  • √RoHS

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 45 גרם
  • אריזה מינימלית: קופסה קטנה
