ג'ירוסקופ שלושה צירים +/- 250/500/2000 מעלות/שניה L3GD20

מספר קטלוגי: 4P-2769
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
דגם זה של המוצר לא מיוצר יותר. תוכלו למצוא מוצרים דומים במחלקת ג'ירוסקופים.

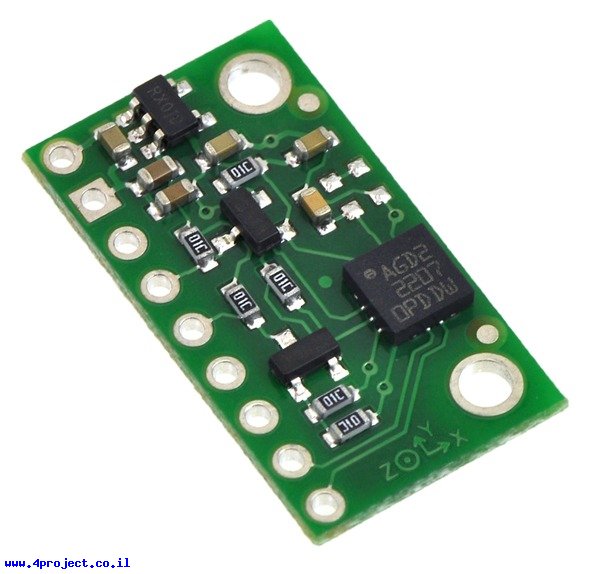

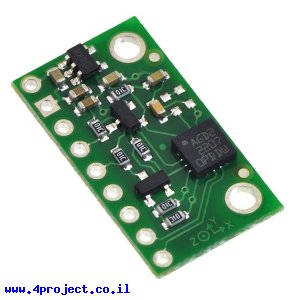

זהו מודול עם רכיב ג'ירוסקופ L3GD20 של חברת STMicro המסוגל למדוד שינוי זווית בשלושת הצירים. הרכיב מאפשר בחירה בין 3 רזולוציות מדידה (250, 500 ו-2000 מעלות בשניה) ולאפשר לבחור בין 4 קצבי עדכון.
הרכיב

הרכיב מספק שני קווי פסיקה (Interrupt), אחד המציין שנתונים מוכנים לקריאה והשני ניתן לתכנות לערכי מדידה הרצויים.

לרכיב יש גם מד טמפרטורה פנימי הניתן לקריאה עם רזולוציה של 8 ביט.

הרכיב עצמו עובד עם מתחים נמוכים, אבל הכרטיס מכיל מייצב מתח ורכיבים לתאום מתחים, כך שאפשר לעבוד איתו עם כל מיקרובקר הפעול בין 2.5 ל-5.5V.
אפשר גם לקבל 3.3V עד 150mA מהמייצב לטובת הרכיבים האחרים בפרוייקט.
אם הבקר שלכם פועל במתח של 3.3V תוכלו לעקוף את המייצב ולספק את המתח ישירות לקו ה-VDD. אחרת צריך לספק את המתח לקו ה-VIN.

הרכיב יכול לתקשר בעזרת פרוטוקול I2C וגם SPI, תלוי במצב הקו CS. כברירת מחדל קו זה מחובר ל-VDD דרך נגד PullUp כדי לקבוע מצב עבודה עם תקשורת I2C. אתם צריכים להוריד את הקו ל-"0" לוגי כדי להתחיל לתקשר בפרוטוקול SPI.

שימו לב כי הרכיב נמצא במצב Power Down כברירת מחדל, תצטרכו לכתוב ערך מתאים לרגיסטר CTRL_REG1 כדי להתחיל לעבוד איתו.

הרכיב מגיע עם שורת פינים ישרים ושורת פינים בזווית של 90 מעלות.

מאפיינים:

  • דגם: L3GD20
  • יצרן: Pololu
  • טווח מדידה: +/- 250 deg/Second ,+/- 500 deg/Second ,+/- 2000 deg/Second
  • רזולוציה: 16bit
  • מספר צירים: 3
  • קצב עדכון: 95/190/380/760 Hz
  • מתח עבודה: 2.5 - 5.5 V
  • תקשורת: I2C ,SPI
  • אורך: 23 מ"מ
  • רוחב: 13 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 2 גרם
  • אריזה מינימלית: מעטפה מרופדת
