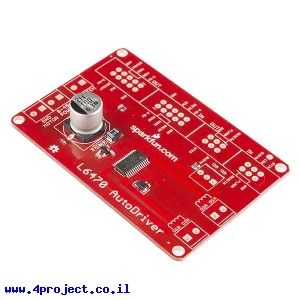

בקר מנוע צעד מבוסס על L6470

מספר קטלוגי: 4P-3288 / SF-BOB-11611
מחיר / מחירים
169.40 ₪
133.90 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 4

- מלאי ספק: בודקים...


אמורות להיות לנו 4 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

מוצר זה נמכר ב- 21.0% הנחה עד גמר המלאי

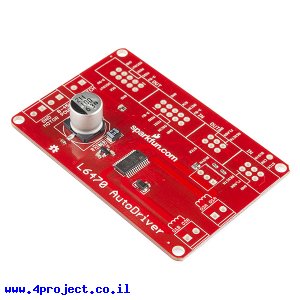

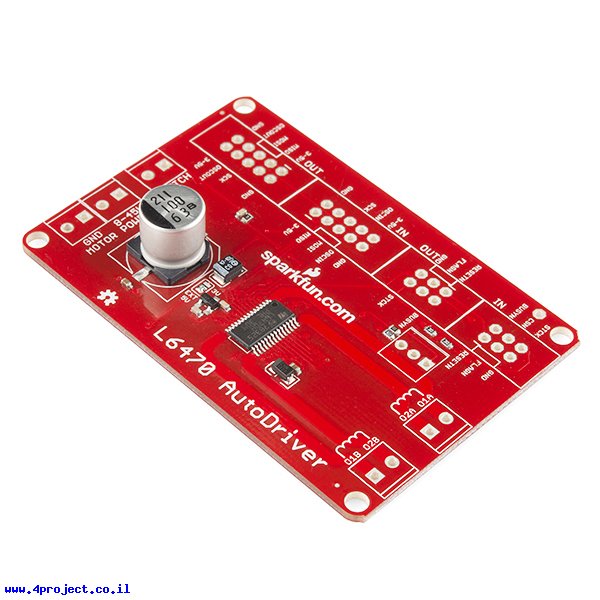

זהו בקר מנוע צעד המבוסס על רכיב L6470 של חברת STMicro הידוע גם בשם dSPIN.
הבקר מסוגל להפעיל מנוע צעד הפועל במתחים בין 8 ל-45V ולפי המפרט יוכל לספק זרמים עד 3A. בזרמים כאלה יהיה צורך לדאוג לפיזור חום של הרכיב ע"י מאוורר וגוף קירור.

מה שמיוחד ברכיב זה בהשואה לרכיבים אחרים, זה שמתקשרים אתו על בסיס תקשורת SPI ואין צורך לספק לו פולס על כל צעד של מנוע, פשוט קובעים לו את כמות הצעדים הדרושים והוא כבר סופר אותם לבד. לרכיב יש הרבה רגיסטרים הקובעים את ההתנהגות שלו (כמו כיוון, מהירות, תאוצה וכו') וגם כאלה שמספקים חיווי (מיקום המנוע, מהירות נוכחית וכו').

הרכיב כולל מעגלי הגנה מפני חום יתר, זרם יתר, מתח נמוך, כניסת ADC ברזולוציה של 5 ביט ואפילו זיהוי של מנוע תקוע שאת הרגישות של הזיהוי אפשר לקבוע בעזרת רגיסטר.
יש גם כניסה למפסק הגבלת תנועה או עצירת חרום.

קווי הבקרה של הרכיב יוכלו להתממשק עם בקרים הפועלים ב-5V וגם ב-3.3V.

מאפיינים:

  • דגם: L6470
  • יצרן: SparkFun
  • מתח עבודה: 3.3 V ,5 V
  • מתח כניסה: 8-45V
  • זרם רציף מקסימלי: 3 A
  • מספר ערוצים: 1
  • תקשורת: SPI
  • אורך: 74 מ"מ
  • רוחב: 50 מ"מ
  • √RoHS

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 16 גרם
  • אריזה מינימלית: קופסה קטנה
