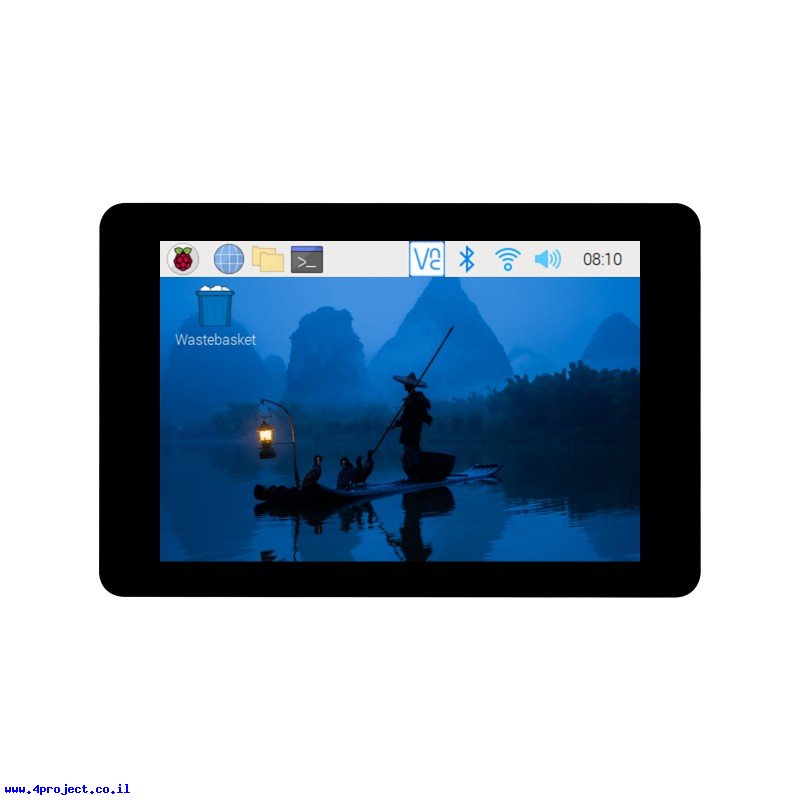

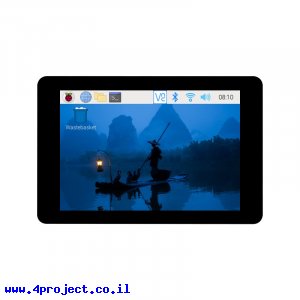

מבנה המסך מותאם לכרטיסי Raspberry PI, כך שאפשר להרכיב אותם על גב המסך והחיבור לקווים הנדרשים יעשה ע"י מחברים קפיציים.
ניהול התצוגה נעשה דרך ערוץ ה-SPI לבקר תצוגה ST7796S. נתוני המגע על המסך מועברים דרך ערוץ ה-I2C מבקר GT911.
למסך יש גם מחבר נוסף עם כל הקווים הדרושים כדי להתחבר אליו מכל כרטיס פיתוח אחר. יחד עם המסך אתם מקבלים כבל עם מחבר תואם בצד אחד ומחברי נקבה על כל חוט בנפרד, כך שתוכלו להתחבר לכל הקווים בקלות.
מחלקות עם מוצרים דומים:
מאפיינים:
- גודל: 3.5"
- רזולוציה: 320x480
- מספר צבעים: 262K
- מתח עבודה: 5V
- אורך: 92.44 מ"מ
- רוחב: 61mm
- תקשורת: SPI ,I2C
קישורים:
נתוני משלוח (הסבר):
- משקל: 80 גרם
- אריזה מינימלית: קופסה קטנה
