כרטיס פיתוח תואם Arduino LilyPad 328

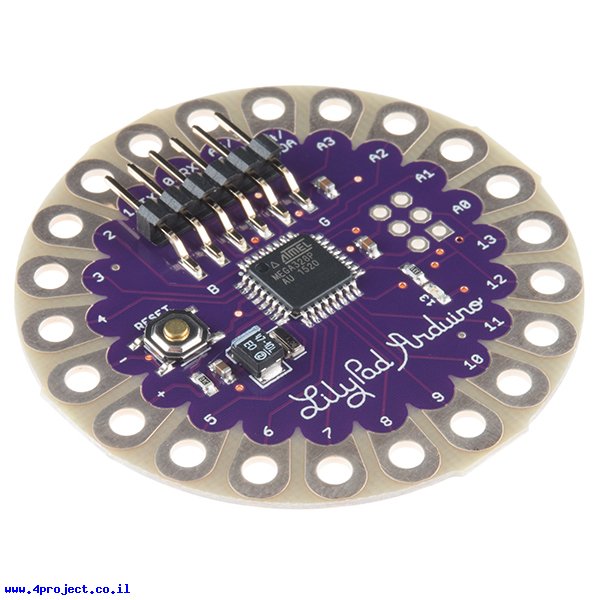

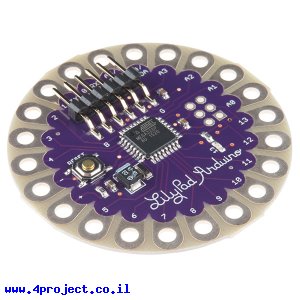

זה הוא LilyPad Arduino - לוח ראשי עם ATMega328 שרץ בתדר של 8MHz ומספר רכיבים מינימלי כדי שהמעגל יהיה כמה שיותר קטן ופשוט. הלוח יעבוד במתחים בין 2 ל-5V. המעגל לא כולל הגנה ממתח גבוה והפוך, כך שאם תחברו מעל 5.5V, תהרגו את הכרטיס. גרסה זו של הכרטיס כוללת מעגל Reset אוטומתי אחרי צריבה.

LilyPad זה טכנולוגיה לאלקטרוניקה לבישה שפותחה ע"י Leah Buechley ומיוצרת בשיתוף פעולה עם SparkFun. לכל המעגלים ממשפחת LilyPad יש חיבורים גדולים בקצוות כדי לאפשר לתפור אותם לתוך הבגדים. יש מגוון של חיישנים, אמצעי קלט, פלט, סוללות ולוחות במשפחה זו. אפילו אפשר לשטוף אותם!

מחלקות עם מוצרים דומים:

• כרטיסי פיתוח E-Textile Development boards
• Arduino (ארדואינו תואם) - כרטיסי פיתוח

מאפיינים:

• דגם: LilyPad
• יצרן: SparkFun
• בקר: ATMega328
• מתח עבודה: 2.7 - 5.5V
• זרם ליציאת IO: 40mA
• מספר קווי DIO: 14
• מספר קווי PWM: 6
• מספר קווי ADC: 6
• זיכרון FLASH: 32 KBytes
• זיכרון RAM: 2 KBytes
• זיכרון EEPROM: 1 KBytes
• תדר: 8 MHz
• קוטר: 50 מ"מ
• מתאים ל: LilyPad

קישורים:

• אתר רשמי של הכרטיס
• מדריך מאת Leah Buechley
• רשיון Creative Commons
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 9 גרם
• אריזה מינימלית: קופסה קטנה
