כדי להפעיל פס לדים בעזרת ה-LM3916 אתם צריכים לחבר רק נגד ואות בכניסה שלו.
הרכיב יכול לעבוד בשני מצבים:
Bar Mode - מצב בו כל הלדים נדלקים מתחת לרמה מסויימת נדלקים
Dot Mode - מצב בו נדלק רק לד אחד המסמן את הרמה שהרכיב החליט להדליק
דגם ה-LM3916 מנתח את האות בצורה לוגריתמית ומתאים להצגת חיווים של עוצמת רמקול, סיגנל ממיקרופון וכו'.
אפשר לשרשר מספר רכיבים כדי לייצר תצוגה עריכה יותר המבוססת על אותו האות.
מחלקות עם מוצרים דומים:
מאפיינים:

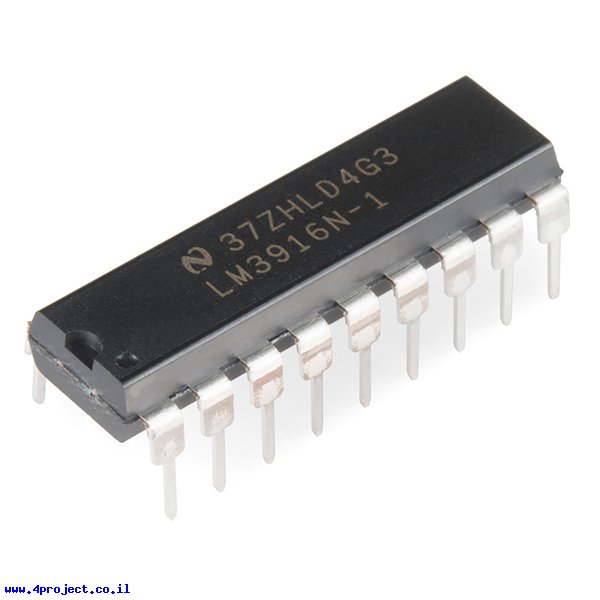

- דגם: LM3916
- אריזה: DIP 18 pin
- מתח עבודה: 3-25V
- √RoHS
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
