רמות לחצים אלה אפשר בקלות לתרגם למדידת גובה.
הרכיב כולל חיישן טמפרטורה מובנה לפיצוי על שינויי הסביבה, וגם תכונות הניתנות להגדרה, כמו קצב עדכון, חישובי ממוצעים, מספר מצבי עבודה של FIFO, פסיקה חיצונית וכו'.
הרכיב מתקשר דרך ערוץ I2C/TWI ו-SPI. פרוטוקול MIPI I3C גם נתמך על קווי ה-I2C.

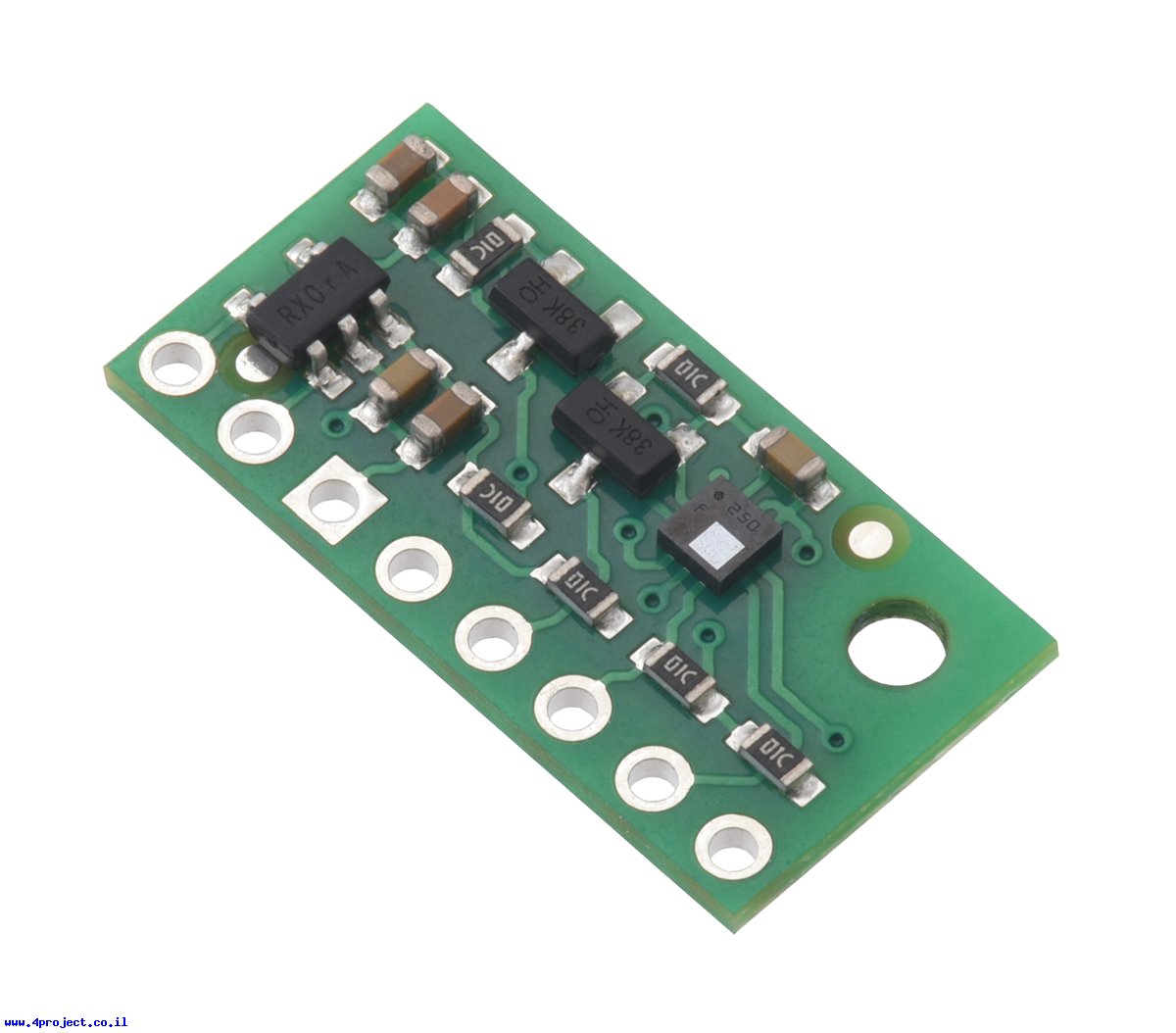

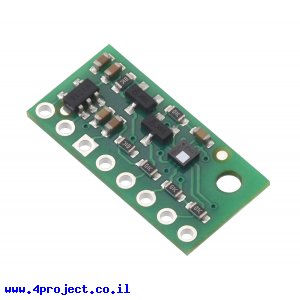

המעגל כולל מייצב מתח המתאים לאספקת מתח בין 1.8V ל-5.5, ומעגל תאום רמות לוגיות על קווי ה-I2C, כך שאפשר לחבר אותם למיקרובקר הפעול ב-5V. שאר הקווים מחוברים ישירות לרכיב ואותם אסור לחבר למתח גבוה מ-3.3V.
בהשוואה לחיישן בדגם הקודם LPS25HB, ה-LPS22DF משפר את הדיוק ורעשי מדידה ומספק קצב עדכון הרבה יותר מהיר (עד 200Hz). חישובי הממוצעים גם שופרו, כך שאפשר למצוא את האיזון בין הצריכת זרם לבין הורדת רעש המדידה.
שימו לב:
החיישן מכובה כברירת מחדל. כדי להתחיל לעבוד עם החיישן, צריך להפעיל אותו ע"י כתיבת ערך מתאים לרגיסטר CTRL_REG1. בנוסף, בשונה מרכיבים אחרים של ST, מצב קידם הכתובות מאופשר כברירת מחדל, מה שמאפשר לגשת למספק רגיסטרים בפקידת SPI או I2C אחת. כדי לכבות את התכונה צריך לאפס את השדה IF_ADD_INC ברגיסטר CTRL_REG3.
הרכיב מגיע עם שורת פינים שתוכלו להלחים בעצמכם.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: LPS22DF
- יצרן: Pololu
- טווח מדידה: 260 - 1260 mbar (26 kPa to 126 kPa)
- מתח עבודה: 1.8 - 5.5V
- זרם: 1mA
- תקשורת: I2C ,SPI
- אורך: 20 מ"מ
- רוחב: 10 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
