מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת IMU.

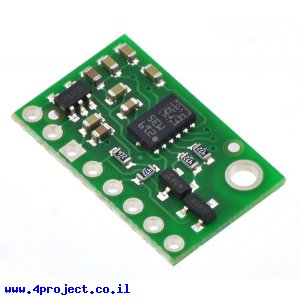

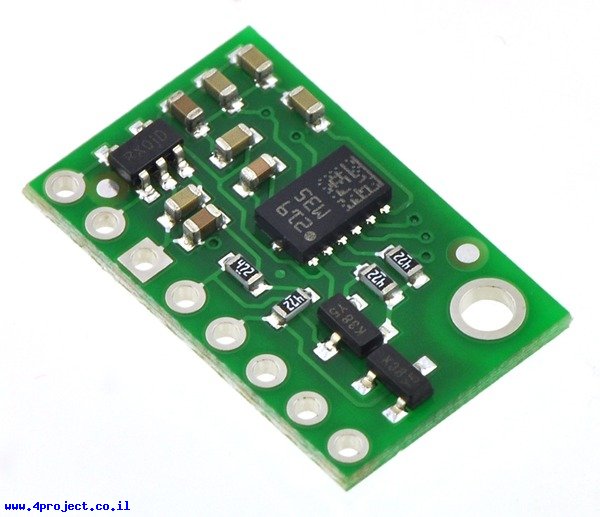

זהו מודול עם רכיב LSM303DLHC המכיל בתוכו מצפן בעל 3 צירים וחיישן תאוצה גם הוא בעל 3 צירים.
זהו רכיב מצויין לבניית מצפן עם פיצוי נטיה, כלומר כזה שיוכל לספק כיוון אמין גם כשהרכיב לא מונח ישר (ראו מסמך מקושר עם הסברים על בניית מצפן כזה).
חיישן המגנט יכול לספק מדידות בערכים בין +/- 1.3 gauss לבין +/- 8.1 gauss.
חיישן התאוצה יכול לספק מדידות בערכים בין +/- 2g לבין +/- 16g.
רזולוצית מדידה של שני החיישנים יכולה להגיע עד 12bit.
את הרכיב מתקשר דרך פרוטוקול I2C, כאשר לכל חיישן יש כתובת עצמאית.
לשני החיישנים ברכים יש הרבה מאד אפשרויות והגדרות, ביניהם גם 2 קווי פסיקה שהרכיב יכול לעלות בהתאם להגדרות שקבעתם.
הרכיב עצמו עובד עם מתחים נמוכים, אבל הכרטיס מכיל מייצב מתח ורכיבים לתאום מתחים, כך שאפשר לעבוד איתו עם כל מיקרובקר הפעול בין 2.5 ל-5.5V.
אפשר גם לקבל 3.3V עד 150mA מהמייצב לטובת הרכיבים האחרים בפרוייקט.
אם הבקר שלכם פועל במתח של 3.3V תוכלו לעקוף את המייצב ולספק את המתח ישירות לקו ה-VDD. אחרת צריך לספק את המתח לקו ה-VIN.
כל אחד מהחיישנים אפשר לכבות בנפרד כדי לחסוך בחשמל.
הרכיב מגיע עם שורת פינים ישרים ושורת פינים בזווית של 90 מעלות.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: LSM303DLHC
- דרגות חופש: 6 DOF
- מתח עבודה: 2.5 - 5.5V
- תקשורת: I2C
- אורך: 20 מ"מ
- רוחב: 13 מ"מ
- גובה: 3 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: קופסה קטנה
