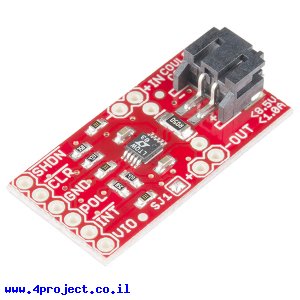

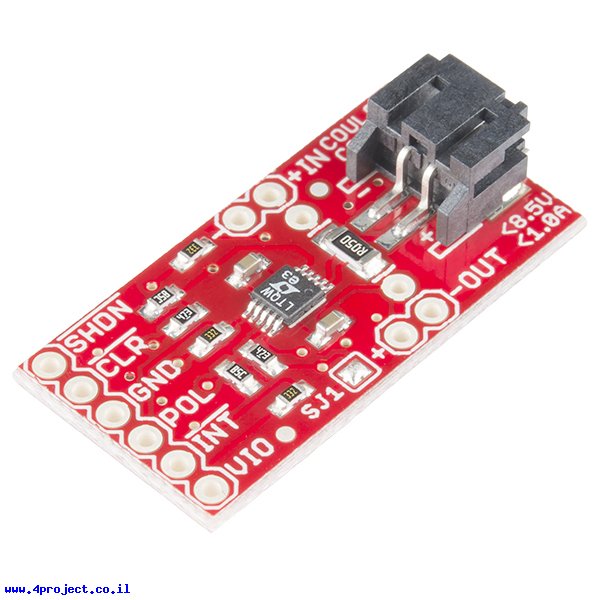

אפשר להשתמש ברכיב זה למדידת כמות הזרם שנשאר בסוללה המחוברת לפרוייקט.
תוכלו לחבר את הסוללה לקווי ה-IN של הכרטיס או למחבר ה-JST ואת הפרוייקט שלכם לקווי ה-OUT, כך שכל הזרם יעבור דרך הרכיב.
את 6 הקווים הנוספים תוכלו לחבר למיקרובקר כדי לקבל חיווי על צריכת אנרגיה שעוברת דרך הרכיב.
תוכלו לאפס את הרכיב כשאתם יודעים שהסוללה טעונה במלואה ומשם לספור את הפסיקות שמגיעות מהרכיב כל כמות של יחידות Coulomb העוברת דרכו וכך לדעת כמה זרם נשאר בסוללה.
הרכיב מספק גם חיווי על כיוון הזרם, כך שאם אתם גם מטעינים את הסוללה דרך הרכיב, אפשר יהיה להוסיף את החיווי לסכום הכולל.
הרכיב יכול לעבוד במתחים בין 2.7V ל-8.5V ומתאים לצריכה עד 1A.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: LTC4150
- מתח עבודה: 2.7V~8.5V
קישורים:

נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: קופסה קטנה
