מגן Arduino Lodus Wireless - בקר לשני מנועי DC עם תושבת ל-XBee

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

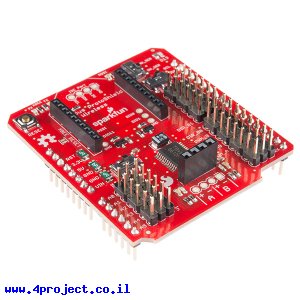

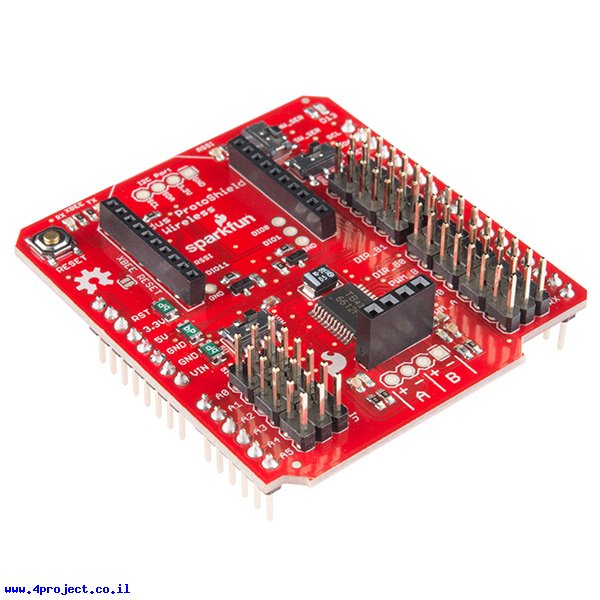

זהו Lodus Wireless - מגן ארדואינו שיעזור לכם לבנות רובוט אלחוטי עם שני גלגלים וכמה מנועי סרוו בקלות ובמהירות.

ה-Lodus כולל בקר לשני מנועי DC עד 1.2A כל אחד (מבוסס על TB6612FNG), שורות של מחברים המסודרים כך שאפשר לחבר אליהם את מנועי סרוו (VCC, PWM ו-GND) וגם מחבר עם קווי I2C לחיבור קל של חיישן תאוצה, ג'יירו או IMU.
בגרסה זו של המגן תמצאו מקום לחיבור רכיב תקשות בתצורת XBee, מה שיאפשר לשלוט על הרובוט בצורה אלחוטית.

על הכרטיס תמצאו גם מפסק המחליף את האספקת המתח למחברים בין יציאת המייצב של הארדואינו (5V) לבין ה-VIN.

כל מה שנשאר זה לחבר לכרטיס את המנועים, רכיב XBee, להרכיב אותו על כרטיס ה-Arduino ולחבר את הסוללה.

מחלקות עם מוצרים דומים:

• מגני ארדואינו - Arduino shields
• בקרי מנוע DC motors drivers
• מתאמים / מחברים - Connectors / Adapters

מאפיינים:

• יצרן: SparkFun
• דגם: Lodus Wireless XBee
• חיבור: XBee

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 31 גרם
• אריזה מינימלית: קופסה קטנה
