מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת חיישני מגנט / כיוון.

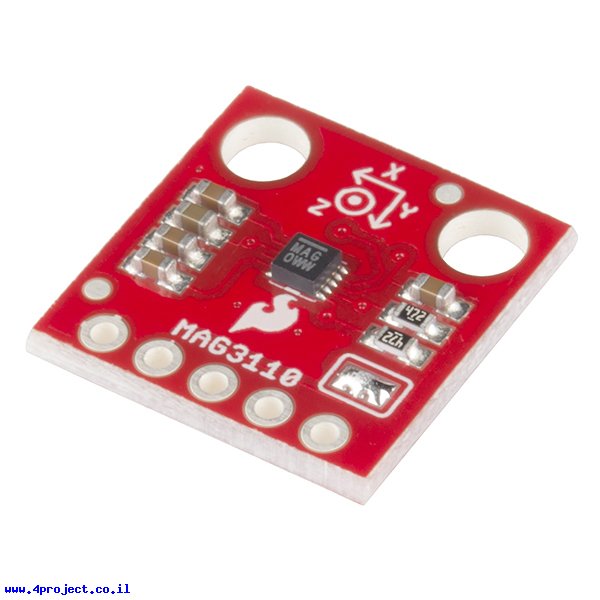

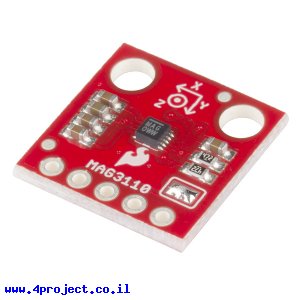

זהו מודול עם מצפן דיגיטלי 3 צירים MAG3110 של חברת Freescale.
ממשק I2C פשוט יאפשר להתחיל לעבוד אתו בזמן מאוד קצר.
המעגל כולל את כל קבלי הסינון כדי לפעול.
קווי אספקת מתח ותקשורת I2C מוצאים לחורים במרווח סטנדרטי של 2.54 מ"מ.
הרכיב פועל במתחים בין 1.95V ל-3.6V וצורך עד 900uA תלוי בתדר העדכון ורזולוציה שבחרתם.
תהיו חייבים להשתמש במתאם רמות לוגיות אם תרצו לחבר את הרכיב לכרטיס הפועל ב-5V, גם אם תחברו 3.3V ל-VDD, הקווים הלוגיים שיספקו 5V ישרפו את הרכיב.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MAG3110
- תקשורת: I2C
- מתח עבודה: 1.9 - 3.6V
- קצב עדכון: 80 Hz
- אורך: 14.5 מ"מ
- רוחב: 13.3mm
קישורים:

נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
