מודול Makeblock - כפתורי שליטה

מספר קטלוגי: 4P-3740 / MB-13602
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

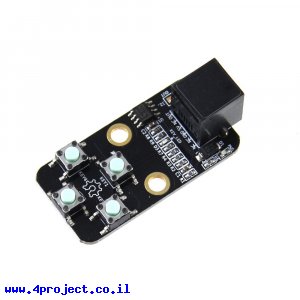

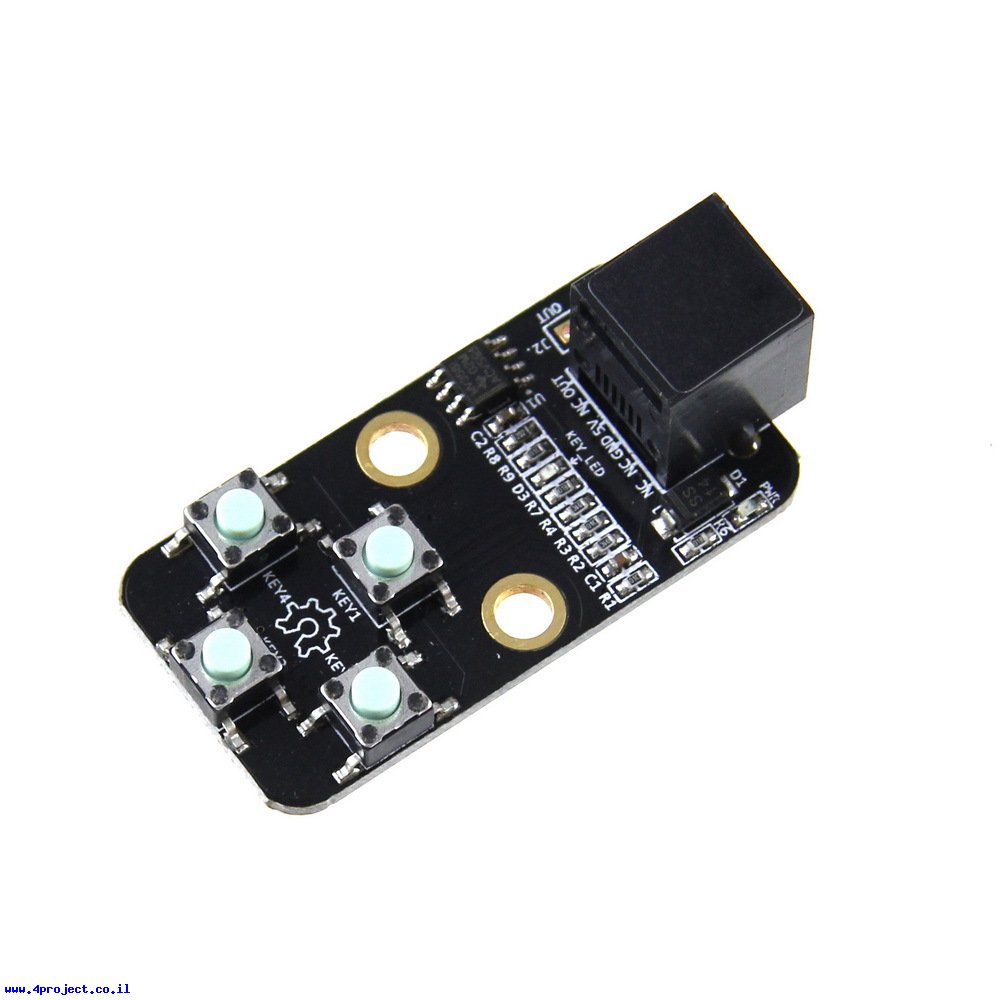

מודול Makeblock - כפתורי שליטה
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת כפתורים.


זהו מודול עם 4 כפתורים של Makeblock.

הכפתורים יכולים לשמש לשליטה על רובוט, שינוי הגדרות וכל קלט אחר של הפרוייקט.

צבע המדבקה שעל המודול הוא שחור, כך שהוא יכול להיות מחובר לפורטים 3, 6, 7, 8 של כרטיס פיתוח Arduino Me-BaseBoard או פורטים 6, 7, 8 של מגן Arduino Me Base Shield.

המודול משתמש בכניסה אנלוגית אחת של מיקרובקר ומספק מתח שונה בלחיצה על הכפתור (לא תוכלו לזהות לחיצות על יותר מכפתור אחד בו זמנית).

אם אתם משתמשים בספריה של Makeblock, זיהוי של הלחיצה נעשה ע"י קריאה לפונקציה Me4Button.pressed. אפשר גם לזהות שחרור של הכפתור ע"י קריאה לפונקציה Me4Button.released.

תוכלו להשתמש בקוד לדוגמה המראה איך להשתמש במודול הכפתור:
קוד: בחר הכל

/*************************************************************************
* File Name          : Me4ButtonTest.ino
* Author             : Xiaoyu
* Updated            : Xiaoyu
* Version            : V1.0.0
* Date               : 2/7/2014
* Description        : Example for Makeblock Electronic modules of
* Me-4ButtonTest. The module can only be connected to the PORT_6, PORT_7,
* PORT_8 of Me - Base Shield,and the PORT_3,PORT_6,PORT_7,PORT_8 of Me - Base Board
* License            : CC-BY-SA 3.0
* Copyright (C) 2013 Maker Works Technology Co., Ltd. All right reserved.
* http://www.makeblock.cc/
**************************************************************************/

#include <Makeblock.h>
#include <SoftwareSerial.h>
#include <Wire.h>



Me4Button btn(PORT_8); //Me4Button module can only be connected to the PORT_6, PORT_7, PORT_8 of base shield.


void setup()
{
  Serial.begin(9600);
}

void loop()
{
  switch(btn.pressed())//Check which button pressed
  {
  case KEY1:
    Serial.println("KEY1 pressed");
    break;
  case KEY2:
    Serial.println("KEY2 pressed");
    break;
  case KEY3:
    Serial.println("KEY3 pressed");
    break;
  case KEY4:
    Serial.println("KEY4 pressed");
    break;
  }

  switch(btn.released())//Check which button released
  {
  case KEY1:
    Serial.println("KEY1 released");
    break;
  case KEY2:
    Serial.println("KEY2 released");
    break;
  case KEY3:
    Serial.println("KEY3 released");
    break;
  case KEY4:
    Serial.println("KEY4 released");
    break;
  }
  // wait 10 milliseconds before the next loop
  delay(10);
}


מרחק בין החורים במעגל הוא 16 מ"מ, מרחק מתאים להרכבה על פרופילים מאלומיניום של Makeblock. יש לדאוג לבידוד מתחת למודול כדי שהמגעים לא יתקצרו.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: Me 4 Button
  • יצרן: Makeblock
  • חיבור: RJ-11/RJ-14/RJ-25
  • מתח עבודה: 5 V
  • אורך: 48 מ"מ
  • רוחב: 24 מ"מ
  • גובה: 16 מ"מ

קישורים:

נתוני משלוח (הסבר):

  • משקל: 10 גרם
  • אריזה מינימלית: קופסה קטנה
