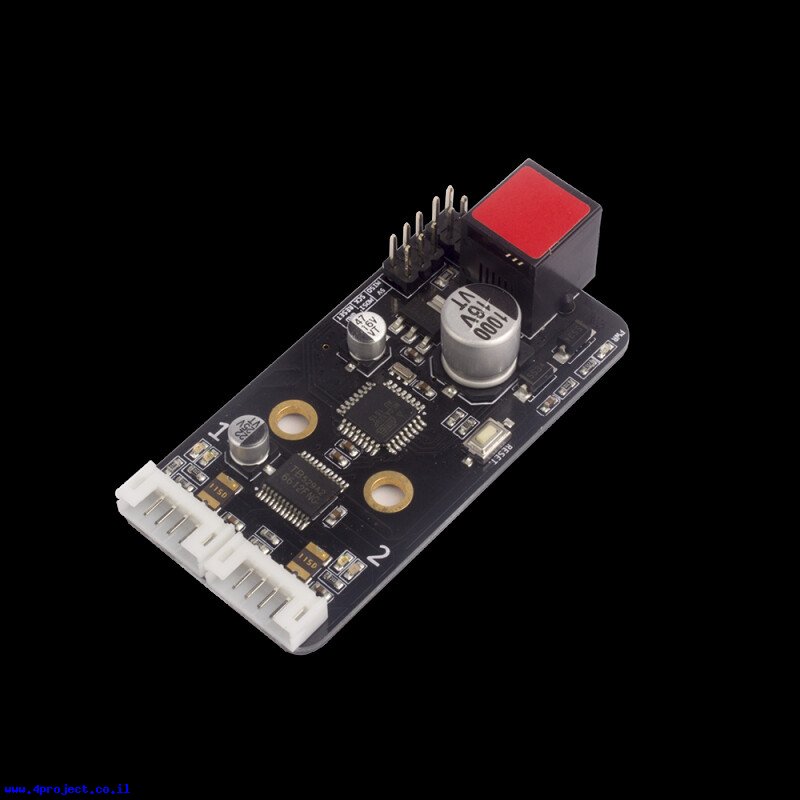

המודול הוא בעצם בקר מנוע DC כפול עם יכולות משוב ממקודדים של שני המנועים.
המשוב מאפשר להניע את המנועים למיקום מדוייק במהירות מדוייקת מאוד. ראו מדריך למשתמש לדוגמאות קוד והסבר על אפשרויות השליטה.
צבע המדבקה שעל המודול הוא אדום, כך שהוא יכול להיות מחובר לפורטים 1 ו-2 של כרטיס פיתוח Arduino Me-BaseBoard או פורטים 1 ו-2 של מגן Arduino Me Base Shield.
מודול בקר מנוע DC מבוסס על רכיב TB6612 המסוגל לספק זרם של עד 1A לכל מנוע. את המתח הגבוה הדרוש להפעלת מנועים המודול מקבל מפורט האדום של כרטיס הפיתוח.
מרחק בין החורים במעגל הוא 16 מ"מ, מרחק מתאים להרכבה על פרופילים מאלומיניום של Makeblock. יש לדאוג לבידוד מתחת למודול כדי שהמגעים לא יתקצרו.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Me Encoder Motor Driver
- יצרן: Makeblock
- חיבור: 2x RJ-11/RJ-14/RJ-25
- מתח עבודה: 5V
- מתח כניסה: 6 - 12V
- מספר ערוצים: 2
קישורים:
נתוני משלוח (הסבר):
- משקל: 15 גרם
- אריזה מינימלית: קופסה קטנה
