מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מודולים אלקטרוניים.

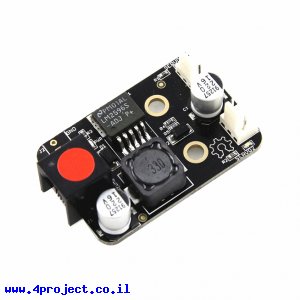

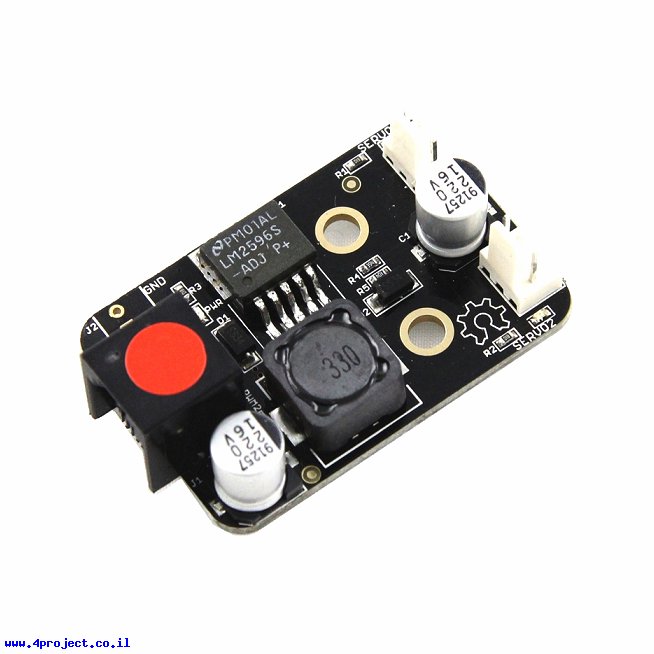

זהו מודול של Makeblock עם בקר לשני מנוע סרוו (Servo motors).
מודול זה יאפשר לכם לשלוט בשני מנועי סרוו, כולל אספקת מתח של 6V הדרושים למנועים.
צבע המדבקה שעל המודול הוא אדום, כך שהוא יכול להיות מחובר לפורטים 1, 2 של כרטיס פיתוח Arduino Me-BaseBoard או פורטים 1, 2 של מגן Arduino Me Base Shield.
מודול בקר מנוע סרוו כולל מייצב מתח ממותג הממיר בצורה יעילה מתח שמגיע מפורט האדום של מיקרובקר ל-6V.
השליטה על מנועי הסרוו מתבצעת ע"י אות PWM המציין את מיקום ציר המנוע.
אם אתם משתמשים בספריה של Makeblock, תוכלו לשלוח את הפקודה לשינוי זווית המנוע ע"י קריאה לפונקציה MeServo.write.
תוכלו להשתמש בקוד לדוגמה המראה איך להשתמש במודול בקר מנוע סרוו:
- קוד: בחר הכל
/*************************************************************************
* File Name : TestServoDriver.ino
* Author : Evan
* Updated : Evan
* Version : V1.0.1
* Date : 5/17/2013
* Description : Test for Makeblock Electronic modules of Me -Servo
Driver. The module can only be connected to the
port 1, 2 of Me - Base Shield. One module can drive
two servos.
* License : CC-BY-SA 3.0
* Copyright (C) 2013 Maker Works Technology Co., Ltd. All right reserved.
* http://www.makeblock.cc/
**************************************************************************/
#include <Makeblock.h>
#include <Arduino.h>
#include <SoftwareSerial.h>
#include <Wire.h>
/*
Class Me_ServoDriver has most of the functions from class Servo,
see Me_ServoDriver.h for more details.
*/
MeServo servoDriver1(PORT_1,DEV1);//can ONLY be PORT_1,PORT_2
MeServo servoDriver2(PORT_1,DEV2);
int pos1 = 0;
int pos2 = 180;
void setup()
{
servoDriver1.begin();
servoDriver2.begin();
}
void loop()
{
servoDriver1.write(pos1);
servoDriver2.write(pos1);
delay(1000); // Wait for the servo rotation to the set position
servoDriver1.write(pos2);
servoDriver2.write(pos2);
delay(1000); // Wait for the servo rotation to the set position
}
מרחק בין החורים במעגל הוא 16 מ"מ, מרחק מתאים להרכבה על פרופילים מאלומיניום של Makeblock. יש לדאוג לבידוד מתחת למודול כדי שהמגעים לא יתקצרו.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Me Dual Servo driver
- יצרן: Makeblock
- חיבור: RJ-11/RJ-14/RJ-25
- מתח עבודה: 9V~12V
- מספר ערוצים: 2
- אורך: 48 מ"מ
- רוחב: 32 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 20 גרם
- אריזה מינימלית: קופסה קטנה
