מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מודולים אלקטרוניים.

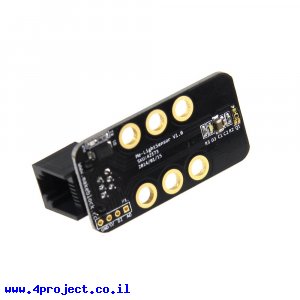

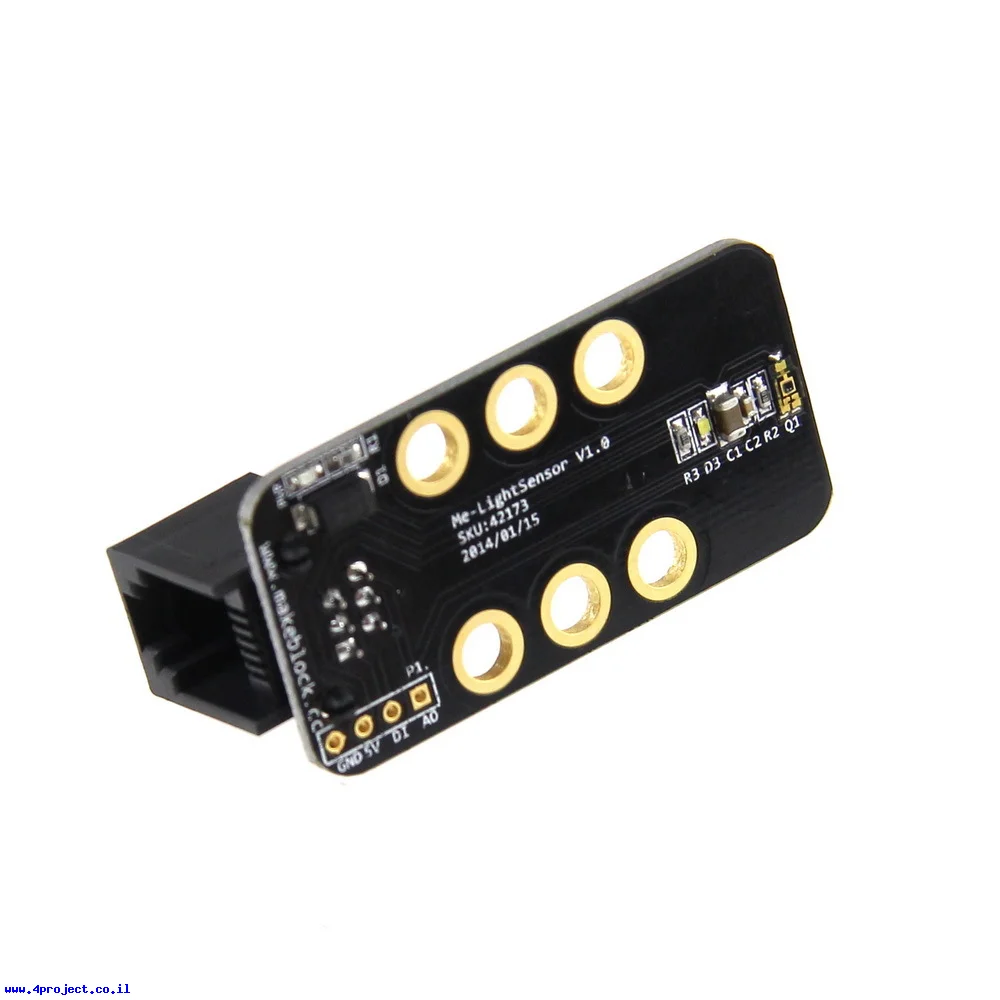

זהו מודול של Makeblock עם חיישן אור שיכול גם לזהות גוונים של שחור.
חיישן אור יאפשר לרובוט שלכם לדעת את כמות האור בסביבתם או לזהות גוונים שונים של אפור.
צבע המדבקה שעל המודול הוא שחור, כך שהוא יכול להיות מחובר לפורטים 3, 6, 7, 8 של כרטיס פיתוח Arduino Me-BaseBoard או פורטים 6, 7, 8 של מגן Arduino Me Base Shield.
המודול משתמש בכניסה אנלוגית אחת של מיקרובקר ומספק מתח שונה בהתאם לכמות האור הנקלט בחיישן.
על המודול יש לד לבן הניתן לשליטה ושיכול להיות שימושי בזיהוי של גוון אפור.
אם אתם משתמשים בספריה של Makeblock, מדידה של כמות האור שנקלט בחיישן נעשת ע"י קריאה לפונקציה MeLightSensor.read. אפשר לשלוט בלד שעל המודול ע"י פונקציות MeLightSensor.lightOn ו-MeLightSensor.lightOff.
תוכלו להשתמש בקוד לדוגמה המראה איך להשתמש במודול חיישן אור וגווני אפור:
- קוד: בחר הכל
/*************************************************************************
* File Name : MeLightSensorTest.ino
* Author : Xiaoyu
* Updated : Xiaoyu
* Version : V1.0.0
* Date : 2/7/2014
* Description : Example for Makeblock Electronic modules of
* Me-LightSensor. The module can only be connected to the PORT_6 of Me - Base Shield,
* and the PORT_3,PORT_6,PORT_7,PORT_8 of Me - Base Board.
* If just read thethe lightSensor's value, the module can be connected to
* the PORT_6 ,PORT_7, PORT_8 of Me - Base Shield.
* License : CC-BY-SA 3.0
* Copyright (C) 2013 Maker Works Technology Co., Ltd. All right reserved.
* http://www.makeblock.cc/
**************************************************************************/
#include <Makeblock.h>
#include <SoftwareSerial.h>
#include <Wire.h>
MeLightSensor lightSensor(PORT_6);
int value = 0; // a variable for the lightSensor's value
void setup()
{
// initialize serial communications at 9600 bps
Serial.begin(9600);
}
void loop()
{
// read the lightSensor value:
value = lightSensor.read();
// print the results to the serial monitor:
Serial.print("value = " );
Serial.println(value);
// wait 100 milliseconds before the next loop
delay(100);
}
מרחק בין החורים במעגל הוא 16 מ"מ, מרחק מתאים להרכבה על פרופילים מאלומיניום של Makeblock. יש לדאוג לבידוד מתחת למודול כדי שהמגעים לא יתקצרו.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Me Light and Grayscale Sensor
- יצרן: Makeblock
- חיבור: RJ-11/RJ-14/RJ-25
- מתח עבודה: 5V
- אורך: 48 מ"מ
- רוחב: 24 מ"מ
- גובה: 16 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 10 גרם
- אריזה מינימלית: קופסה קטנה
