בקר מנוע צעד Me-2H של Makeblock

מספר קטלוגי: 4P-3749 / MB-12008
מחיר / מחירים
123.80 ₪ (כולל מע"מ)

מלאי

(הסבר)


אמורות להיות לנו 3 יחידות במלאי
הזמנו מהספק 15 יחידות שאמורות להגיע בקרוב

זמן אספקה

זמין לאיסוף מיידי


הזמנה

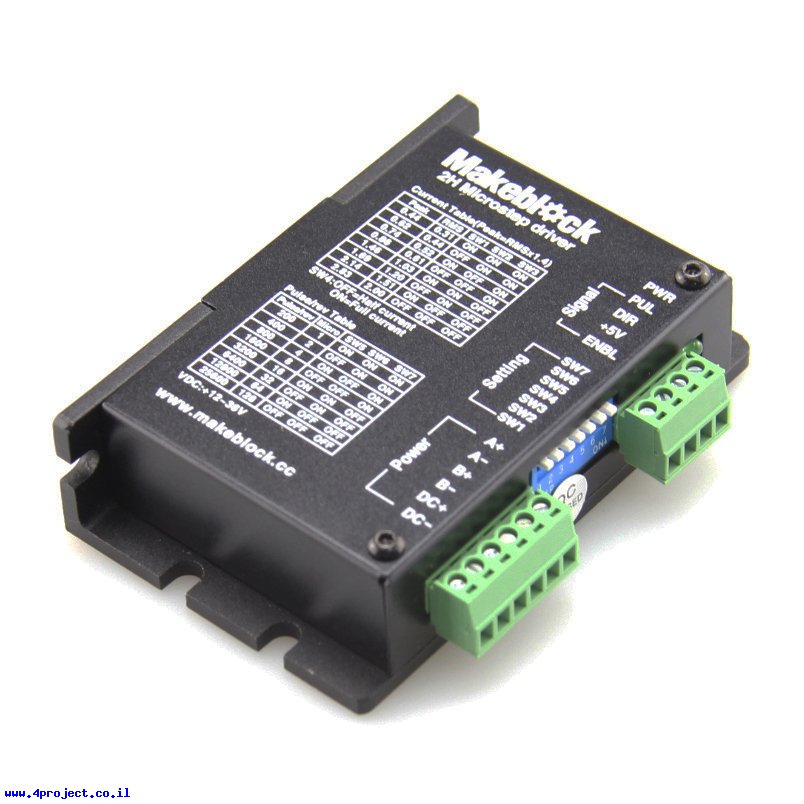

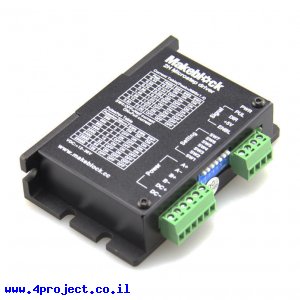

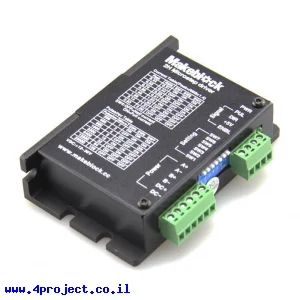

זהו בקר מנוע צעד המגיע מחברת Makeblock.

בעזרת בקר מנוע זה תוכלו לשלוט על מנוע צעד אחד הפועל על מתחים בין 12V ל-36V וצורך זרם עד 2A.
זהו בקר מנוע תעשייתי ומיועד לקהל מתקדם יותר ולא כולל חיבורים המהירים המאפיינים את רוב המוצרים של חברת Makeblock.

תוכלו לחבר את הבקר ישירות לכרטיס ארדואינו (ראו תמונה מצורפת), ותוכלו גם לחבר אותו לפורט אדום של כרטיס פיתוח Arduino Me-BaseBoard או של מגן Arduino Me Base Shield בעזרת כבל RJ-25 שצריך לחתוך בהתאם למפורט בתמונה המצורפת.

בקר מנוע זה ארוז במארז אלומיניום קשיח וכולל מחברי טרמינל נשלפים לחיבור החוטים.

בצידו של המארז תמצאו 7 מפסקים המשנים את הגדרת העבודה של הבקר.
מפסקים SW1, SW2, SW3, SW4 קובעים את הזרם המקסימלי שהבקר יספק למנוע.
מפסקים SW5, SW6, SW7 קובעים את מכפיל הצעדים שהבקר יבצע (MicroStepping). הבקר תומך ב-8 רמות MicroStepping, מ-1:1 עד 1:128, כלומר הרזולוציה של סיבוב המנוע יכולה להיות גדולה יותר (עד פי 128) מרזולוציה הטבעית של המנוע, כל זה על חשבון הכח של המנוע.

שימו לב:
אין לשנות את מצב המפסקים כשמתח מחובר לבקר! פעולה זו יכולה להרוס את הבקר.

קווי השליטה של הבקר מוגנים ע"י מבודדים אופטיים כדי להגן על המיקרובקר שמתחבר אליהם.

למנוע צעד בעל 4 חוטים יש שני סלילים, כל סליל צריך להיות מחובר לזוג מחברים פלוס ומינוס של הבקר, כלומר סליל אחד יחובר למחברים (A+) ו-(A-) וסליל השני למחברים (B+) ו-(B-).
זוג הסלילים אפשר לזהות ע"י מדידת התנגדות בין החוטים, בזוג החוטים המתאים תראו התנגדות נמוכה יחסית.

סרטון זה מציג איך מחברים מנוע צעד של Makeblock לבקר מנוע זה:


השליטה על מנוע צעד בעזרת בקר זה נעשת ע"י שני קווים דיגיטליים, אחד מציין את כיוון הסיבוב והשני נותן פולס כדי לבצע צעדים.
אם אתם משתמשים בספריה של Makeblock, תוכלו להשתמש בפונקציה הקובעת מיקום יחסי של ציר המנוע AccelStepper.moveTo, כאשר אפשר להגדיר את המיקום ההתחלתי ע"י קריאה ל-AccelStepper.setCurrentPosition ולהגדיר את המהירות המירבית ותאוצה ע"י קריאה לפונקציות AccelStepper.setMaxSpeed ו-AccelStepper.setAcceleration.

תוכלו להשתמש בקוד לדוגמה המראה איך להשתמש בבקר מנוע צעד:
קוד: בחר הכל

/*************************************************************************
* File Name : Me_AccelStepper.ino
* Author : Ander
* Updated : Ander
* Version : V0.0.3
* Date : 12/11/2013
* Description : 2 Step Motors
* License : CC-BY-SA 3.0
* Copyright (C) 2011-2013 Hulu Robot Technology Co., Ltd. All right reserved.
* http://www.makeblock.cc/
**************************************************************************/
#include <Makeblock.h>
#include <Arduino.h>
#include <SoftwareSerial.h>
#include <Wire.h>
#include <AccelStepper.h>

// Define a stepper and the pins it will use
AccelStepper stepper(AccelStepper::DRIVER, 13, 12); // 13-PUL,12-DIR

void setup()
{
stepper.setAcceleration(80000);
stepper.setCurrentPosition(0);
stepper.setMaxSpeed(4000);
}
long current_position;
void loop()
{
current_position = stepper.currentPosition();
if(current_position>=50000){
stepper.moveTo(0);
}
if(current_position<=0){
stepper.moveTo(50000);
}
stepper.run();
}

מאפיינים:

  • דגם: Me-2H
  • יצרן: Makeblock
  • מתח כניסה: 12-36V
  • זרם רציף מקסימלי: 2 A
  • מספר ערוצים: 1
  • תקשורת: Digital
  • אורך: 96 מ"מ
  • רוחב: 60 מ"מ
  • גובה: 25 מ"מ

נתוני משלוח (הסבר):

  • משקל: 150 גרם
  • אריזה מינימלית: מעטפה מרופדת
